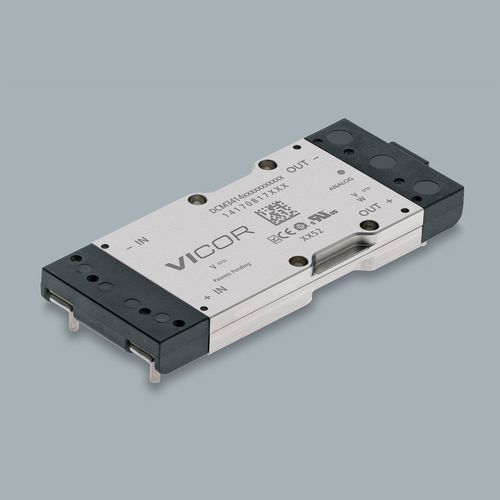

Convertisseur DC/DC à haute densité de puissance DCM®

réguléisolémonté sur châssis

Aperçu
Le module DCM® DCM3414B50M13C2T05 est un convertisseur DC-DC isolé et régulé en boîtier 3414 VIA traversant (85.93 x 35.54 x 9.4 mm). Il fournit 320 W de puissance de sortie avec une entrée nominale de 28 V et une sortie nominale de 12 V, adapté aux applications à forte densité de puissance et aux environnements sévères.

Caractéristiques clés

• Tension d'entrée : 28 V nominal
• Tension de sortie : 12 V nominal
• Puissance de sortie : 320 W
• Boîtier : 3414 VIA (traversant)
• Dimensions du boîtier : 85.93 x 35.54 x 9.4 mm (3.38 x 1.4 x 0.37 in)
• Options de montage : Board Mount Short Pin (par défaut), Board Mount Long Pin, Chassis Mount
• Plages de température produit : T = -40°C à 125°C; C = -20°C à 125°C; M = -55°C à 125°C

Fonctionnalités produit

• Conversion DC-DC isolée et régulée
• Protection contre les surtensions en sortie
• Verrouillage sous-tension d'entrée
• Protection contre la surtempérature
• Filtrage EMI et transitoires intégré
• Haute efficacité et densité de puissance
• Boîtier robuste pour environnements sévères

Applications typiques

• Systèmes d'alimentation à haute densité
• Télécommunications et centres de données
• Équipements industriels et de transport
• Sous-systèmes d'alimentation défense et aérospatiale

Commande & disponibilité

• Référence : DCM3414B50M13C2T05
• Délai de livraison : 40 semaines
• Quantité minimale de commande : 1
• Stock distributeurs (instantané) : Mouser : 3; Arrow : 0; Avnet : 0; Digi-Key : 0 (mise à jour 22 avr. 2026)

Tarifs
1+ | $946.74
10+ | $752.18
25+ | $686.39
100+ | $643.78

Documentation & homologations

• Fiche technique : DCM3414x50M13C2yzz_ds
• Notes d'application : AN:029, AN:030, AN:035, AN:039, AN:401
• Homologations : cURus, cTÜVus, Marquage CE, Certificat CB

Mécanique & accessoires

• Dessins mécaniques et modèles 3D disponibles (DXF/PDF/IGS/STP)
• Radiateurs recommandés et accessoires de montage listés dans les ressources produit
