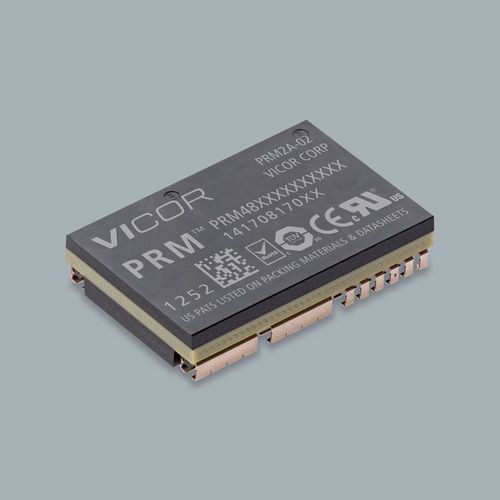

Convertisseur DC/DC régulé PRM®

non-isoléSMDpour équipement de télécommunications

Présentation du produit
PRM48AF480M400A00 fait partie de la famille PRM® Regulator. Il s'agit d'un régulateur DC-DC ZVS buck-boost en FULL ChiP offrant une conversion régulée pour des bus 48 V. Le module délivre jusqu'à 400 W dans un boîtier FULL ChiP à profil très bas, adapté à l'implantation sur carte et compatible SMD ou montage traversant configurable.

Caractéristiques principales

• Topologie ZVS buck-boost
• Tension d'entrée/sortie nominale : 48 V
• Puissance de sortie : jusqu'à 400 W
• Fréquence de commutation ≈ 1 MHz
• Densité de puissance élevée en boîtier FULL ChiP
• Compatible pick & place SMD ; option traversante disponible
• Variantes full- et half-chip compatibles entre elles

Données techniques
Référence : PRM48AF480M400A00
Famille de produits : PRM® Regulator
Tension d'entrée : 48 V
Tension de sortie : 48 V
Puissance de sortie : 400 W
Fréquence de commutation : ~1 MHz
Dimensions du boîtier : 1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm
Montage : J-Lead (par défaut) ou traversant (configurable)
Carte d'évaluation : PRD48AF480T400A00
Quantité minimum de commande : 25
Délai indicatif affiché : 40 semaines

Commande et tarification (MSRP)
25+ : 242,77 USD chacun
100+ : 227,70 USD chacun

Conditionnement / mécanique
Boîtier FULL ChiP pour montage sur carte ; options surface-mount (SMD) et traversant disponibles. Dimensions et options de montage comme indiqué ci‑dessus.

Documents et ressources

• Fiche technique (série PRM)
• Documentation de la carte d'évaluation et guide d'utilisation (PRD48AF480T400A00)
• Notes d'application, recommandations de routage et dessins mécaniques
• Modèles 3D et fichiers de référence

Remarques et certifications
Référence affichée : PRM48AF480M400A00. Le délai et la quantité minimale de commande sont indiqués sur la page produit. Références de sécurité et d'homologation listées sur la page produit (par ex. cURus, cTÜVus, CE, CB).
