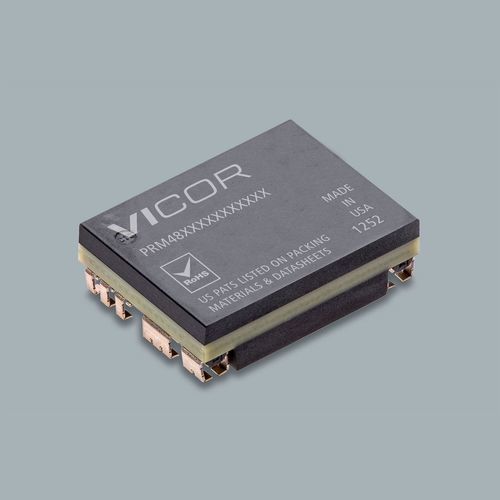

Convertisseur DC/DC régulé PRM®

non-isoléSMDpour équipement de télécommunications

Produit
PRM48AH480M200A00 — famille PRM® Regulator. Module DC-DC HALF ChiP monté sur circuit imprimé pour conversion point-de-charge depuis un bus 48 V, conçu pour haute densité et efficacité.

Résumé des caractéristiques principales

• Topologie ZVS buck‑boost
• Haute efficacité
• Haute densité de puissance
• Fréquence de commutation ~1 MHz
• Profil très faible (HALF ChiP)
• Compatible pick & place / SMD (J‑Lead)
• Mélange possible de modules full et half‑chip

Détails produit

• Référence: PRM48AH480M200A00
• Famille produit: PRM® Regulator
• Boîtier: HALF ChiP
• Dimensions du boîtier: 0.87 x 0.65 x 0.265 in / 22.0 x 16.5 x 6.73 mm
• Type de montage: J‑Lead (SMD)
• Grades disponibles: T = -40°C à 125°C, M = -55°C à 125°C

Performance et commande

• Tension d'entrée: 48 V
• Tension de sortie: 48 V
• Puissance de sortie: 200 W
• Fréquence de commutation typique: ~1 MHz
• Délai de livraison: 40 semaines
• Quantité minimum de commande: 25

Tarification (MSRP)
Quantité | MSRP
25+ | $160.87
100+ | $150.89

Carte d'évaluation & documents de référence

• Référence carte d'évaluation: PRD48AH480T200A00
• Guide utilisateur carte d'évaluation (PDF)
• Fiche technique (PDF)
• Notes d'application et livres blancs (PDF)
• Homologations: cURus, cTÜVus, CE, CB
• Plans mécaniques et modèles 3D (IGS / STEP / PDF)
• Modèles de simulation et outils de conception

Remarques
Conçu pour la conversion point-de-charge à courant élevé depuis un bus 48 V; optimisé pour l'intégration au niveau carte et l'assemblage automatisé.

Caractéristiques techniques

• Topologie: ZVS buck‑boost
• Fréquence de commutation: ~1 MHz
• Tension d'entrée: 48 V DC
• Tension de sortie: 48 V
• Puissance de sortie: 200 W
• Boîtier: HALF ChiP (22.0 x 16.5 x 6.73 mm)
• Montage: J‑Lead (SMD), compatible pick & place
• Grades produit: T (-40°C à 125°C), M (-55°C à 125°C)
• Délai de livraison: 40 semaines
• Quantité minimum de commande: 25
