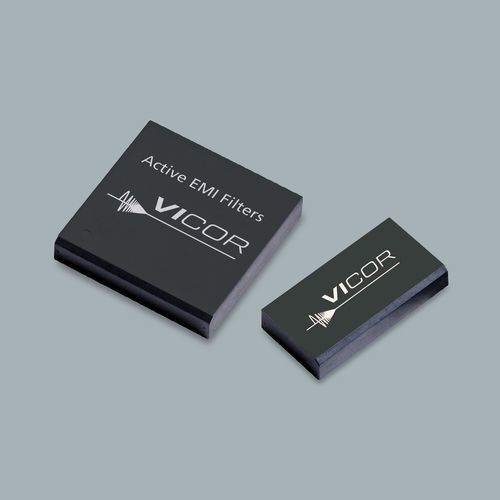

Filtre électronique passe-bas QPI™

actifopen framepour montage en surface

Présentation
La série QPI regroupe des filtres EMI actifs offrant une atténuation en mode commun (CM) et en mode différentiel (DM) de 150 kHz à 30 MHz (plage CISPR22). Le circuit d filtrage actif propriétaire apporte une atténuation performante en basses fréquences pour respecter les limites EN55022/EN55032 (Classe B) et les exigences PICMG 3.0 pour cartes ATCA. Le filtrage actif réduit le volume du noyau de mode commun, permettant un composant CMS à profil bas qui économise de la surface PCB et améliore l'aération dans les applications en lame et haute densité.

Notes produit clés
La variante MQPI-18 atténue les bruits CM et DM conduits pour les PRM MIL 28 V afin de satisfaire les exigences de conduction de MIL‑STD‑461F. Le MQPI-18 fonctionne sur toute la plage d'entrée d'un PRM MIL 28 V et supporte des charges de 7 A jusqu'à 85°C ambiant sans dégradation des performances.

Fonctionnalités et avantages

• Atténuation CM et DM conduite de 150 kHz à 30 MHz (plage CISPR22)
• Optimisé pour applications nécessitant les limites EN55022/EN55032 Classe B et PICMG 3.0 pour ATCA
• Tensions d'entrée nominales disponibles : familles 12 V, 24 V et 48 V (selon modèle)
• Le filtrage actif réduit significativement la taille du noyau de mode commun — format CMS à profil bas
• Permet de gagner jusqu'à 50 % de surface PCB par rapport aux filtres passifs standards et améliore l'aération dans les serveurs en lame

Pièces disponibles (tableau récapitulatif)
Part Number | Input (V) | Current (A) | Test Freq. (kHz) | CM Attenuation (dB) | HIPot (V) | Package
QPI-21LZ-01 | 30 – 80 | 14 | 250 | 45 | 1,500 | Open Frame
QPI-21LZ | 30 – 80 | 14 | 250 | 45 | 1,500 | LGA
QPI-12LZ-01 | 5.0 – 80 | 7 | 1,000 | 40 | 1,500 | Open Frame
QPI-12LZ | 5.0 – 80 | 7 | 1,000 | 40 | 1,500 | LGA
QPI-11LZ-01 | 5.0 – 50 | 7 | 1,000 | 60 | 707 | Open Frame
QPI-11LZ | 5.0 – 50 | 7 | 1,000 | 60 | 707 | LGA
QPI-6LZ-01 | 30 – 80 | 14 | 250 | 40 | 1,500 | Open Frame
QPI-6LZ | 30 – 80 | 14 | 250 | 40 | 1,500 | LGA
QPI-5LZ-01 | 10 – 40 | 14 | 250 | 60 | 707 | Open Frame
QPI-5LZ | 10 – 40 | 14 | 250 | 60 | 707 | LGA
QPI-3LZ-01 | 10 – 40 | 7 | 250 | 65 | 707 | Open Frame
QPI-3LZ | 10 – 40 | 7 | 250 | 65 | 707 | LGA
MQPI-18LP-01 | 5.0 – 50 | 7 | 1,000 | 45 | 1,500 | Open Frame
MQPI-18LP | 5.0 – 50 | 7 | 1,000 | 45 | 1,500 | LGA

Ressources et documentation associée (exemples)

• Fiches techniques, guides d'utilisation des cartes d'évaluation et notes d'application pour les variantes QPI, QPO et MQPI
• Modèles STEP mécaniques et guides d'intégration pour les boîtiers LGA et Open Frame
• Livre blanc sur le filtrage actif et le contrôle des EMI (sélection et intégration au niveau carte)

Caractéristiques techniques

• Atténuation CM et DM conduite : 150 kHz – 30 MHz (plage CISPR22)
• Cible de conception : support des limites EN55022/EN55032 Classe B ; compatible PICMG 3.0 pour ATCA
• Atténuation CM typique par modèle : jusqu'à 65 dB (voir tableau par modèle)
• Plages d'entrée : dépend du modèle (ex. 5.0–50 V, 5.0–80 V, 10–40 V, 30–80 V)
• Courants : variantes 7 A et 14 A
• Tests HIPot : 707 V ou 1 500 V selon le modèle
• Options d'emballage : Open Frame et LGA (CMS à profil bas)
• Variante MIL (MQPI-18) : conforme à MIL‑STD‑461F pour la conduction ; supporte 7 A jusqu'à 85°C sans dégradation
• Avantages : réduction du volume du noyau, profil réduit, gain de surface PCB, amélioration de l'aération pour les applications en lame et haute densité
