Convertisseur DC/DC régulé ZVS

non-isoléSIPindustriel

Aperçu

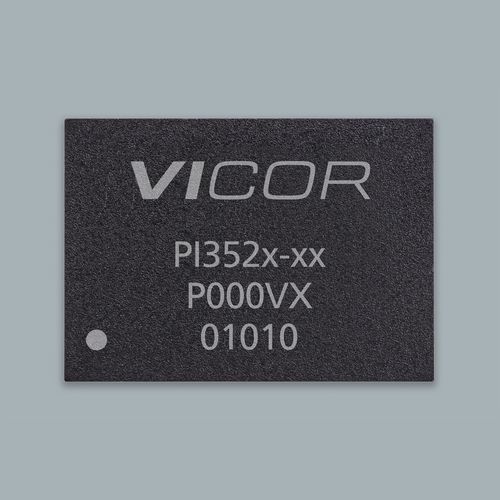

Le PI3523-00-LGIZ fait partie de la famille PI352x de régulateurs Buck ZVS (Zero-Voltage Switching). Il permet une conversion DC-DC à haute efficacité depuis des rails haute tension vers des sorties basse tension, conçu pour des applications d'alimentation à haute densité. Paramètres typiques : entrée 48 V (la famille supporte 36–60 V et 30–60 V) ; sortie exemple 3,3 V (famille supporte 2,2–14 V) ; courant de sortie maximal 22 A ; boîtier 10 x 14 LGA SiP. Les dessins mécaniques et les références d'empreinte sont fournis par le fabricant.

Principales caractéristiques

• Options d'entrée 48 Vin (36–60 V et 30–60 V selon la famille)
• Large plage de Vout (2,2–14 V dans la famille ; exemple 3,3 V)
• Variantes de température : LGIZ -40°C, LGMZ -55°C
• Intégration simple avec compensation interne et peu de composants externes
• Efficacité de crête élevée (>96% à 48 Vin) et bonnes performances en charge légère
• Jeu de fonctionnalités : synchronisation de fréquence, démarrage progressif réglable et suivi
• Mise en parallèle et partage de courant mono-fil ; intercalage en deux phases
• Protections : OVLO/UVLO, OVP, OTP
• Plateforme d'emballage haute densité commune : 10 x 10 x 2,6 mm et 10 x 14 x 2,6 mm LGA SiP
• Très rapide en réponse transitoire et fonctionnement en tension constante ou courant constant

Tarification
Quantité
Prix public conseillé
1+ - $25.49
10+ - $20.25
25+ - $18.48
100+ - $17.33

Documents et ressources disponibles
Fiche technique, guide utilisateur de la carte d'évaluation, notes d'application et livres blancs sont disponibles pour la famille PI352x. Les dessins mécaniques et les fichiers de conception de la carte d'évaluation sont fournis par le fabricant.

Caractéristiques techniques

• Référence : PI3523-00-LGIZ
• Famille produit : PI352x (Régulateur Buck ZVS)
• Tension d'entrée : 48 Vin (plages de la famille : 36–60 V et 30–60 V)
• Tension de sortie : exemple 3,3 V (plage 2,2–14 V)
• Courant de sortie maximal : 22 A
• Boîtier typique : 10 x 14 LGA SiP (14,0 x 10,0 x 2,56 mm)
• Options de boîtier : 10 x 10 x 2,6 mm et 10 x 14 x 2,6 mm LGA SiP
• Efficacité de crête : >96% à 48 Vin
• Topologie : ZVS-Buck HV à haute efficacité
• Protections : OVLO/UVLO, OVP, OTP
• Grades de température : LGIZ -40°C ; LGMZ -55°C (selon modèle)
• Délai de livraison : 28 semaines (indiqué)
• Quantité minimum de commande : 1
• Carte d'évaluation et guide utilisateur disponibles
