Convertisseur DC/DC isolé BCM®

SMDpour équipement de télécommunications

Présentation du produit

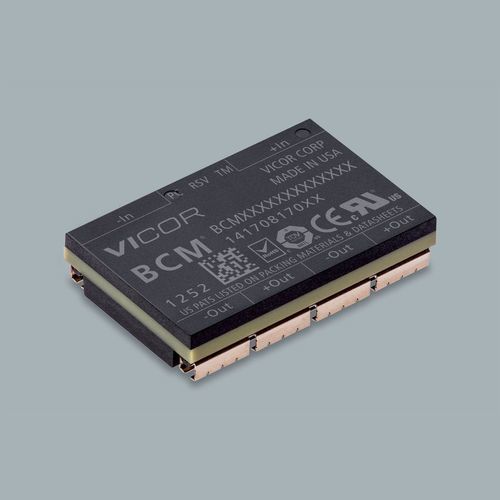

Le BCM48BF040T200B00 fait partie de la famille BCM® Bus Converter de Vicor. Il est proposé en boîtier FULL ChiP et met en œuvre une conversion de bus à rapport fixe et haute densité, destinée aux applications d'alimentation embarquées sur circuit imprimé à fort courant.

Résumé des spécifications principales

• Tension d'entrée (nominale) : 48 V DC
• Tension de sortie (nominale) : 4 V
• Courant de sortie maximal : 53 A
• Boîtier : FULL ChiP (montage sur carte)
• Dimensions du boîtier (FULL ChiP) : 32,5 x 22,0 x 6,73 mm (1,28 x 0,866 x 0,265 in)

Caractéristiques produit

• Convertisseur Sine Amplitude Converter™ (SAC™) à haute fréquence en ZVS / ZCS
• Haute densité de puissance et rendement élevé
• Faible impédance AC permettant de réduire la capacité de stockage
• Faible bruit de sortie, souvent sans filtrage additionnel
• Compatible pick & place / montage SMD
• Disponible en version montage en surface (FULL ChiP) ou en version traversante
• Possibilité de mix & match entre produits full-chip et half-chip pour les arrays

Informations de commande et production
Référence : BCM48BF040T200B00
Délai moyen : 40 semaines
Quantité minimale de commande (MOQ) : 25

Tarification (MSRP)
Quantité | MSRP (USD)
25+ | $84.74
100+ | $79.48

Options disponibles

• Style de montage : J-Lead (par défaut) ou Through Hole
• Gamme de températures / grades : T = -40°C à 125°C, M = -55°C à 125°C

Documents de référence disponibles (non exhaustif)

• Fiche technique produit (PDF)
• Guide utilisateur de la carte d'évaluation (PDF)
• Notes d'application pour la famille BCM et l'utilisation en arrays
• Dessins mécaniques et modèles 3D
• Documents de sécurité et de certification

Spécifications techniques

• Famille de produits : BCM® Bus Converter
• Référence : BCM48BF040T200B00
• Tension d'entrée : 48 V DC (nominal)
• Tension de sortie : 4 V (nominal)
• Courant de sortie maximal : 53 A
• Type de boîtier : FULL ChiP (montage sur carte)
• Dimensions du boîtier : 32,5 x 22,0 x 6,73 mm
• Montage : J-Lead (par défaut) ou Through Hole
• Grades thermiques : T (-40°C à 125°C), M (-55°C à 125°C)
• Délai typique : 40 semaines
• MOQ : 25
• Exemples de tarifs : $84.74 (25+), $79.48 (100+)
• Technologies clés : topologie SAC™, fonctionnement ZVS/ZCS, faible impédance AC
• Applications typiques : conversion d'alimentation embarquée à fort courant, réseaux de distribution d'énergie avec convertisseurs de bus à rapport fixe
• Sécurité et conformité : approbations disponibles selon documentation produit (cURus, cTUVus, CE, CB)
