Convertisseur DC/DC non-isolé NBM™

SIPpour équipement de télécommunicationsindustriel

Présentation
Le NBM2317S60D1565T0R fait partie de la famille NBM™ de modules convertisseurs de bus non isolés. Il s'agit d'un convertisseur de bus à rapport fixe, non isolé, en boîtier 2317 SM‑ChiP conçu pour la conversion d'énergie à courant élevé en point de charge dans des architectures d'alimentation distribuée.

Détails clés

• Famille de produits : NBM™
• Référence : NBM2317S60D1565T0R
• Boîtier : 2317 SM‑ChiP
• Montage : Montage en surface
• Gamme de température : T (−40°C à 125°C)
• Délai de livraison : 40 semaines
• Quantité minimum de commande : 25

Résumé électrique

• Tension d'entrée (nominale) : 54 V
• Tension de sortie (nominale) : 13,5 V
• Courant de sortie (max) : 65 A

Mécanique / boîtier
Boîtier 2317 SM‑ChiP — 0.899 x 0.683 x 0.204 in / 22.83 x 17.34 x 5.182 mm

Prix (MSRP)
Quantité - MSRP
25+ - 81,63 $
100+ - 76,56 $

Documents de référence disponibles (listés sur la fiche produit)

• Fiche technique
• White Papers (ex. : Redefining Power Delivery Architectures with Fixed‑Ratio Converters)
• Designs de référence (ex. : RD:701 — NBM2317 YAMUNA2)
• Notes d'application (AN:001, AN:016, AN:701)
• Guides utilisateur (UG:702 NBM2317 SM‑ChiP Evaluation Board User Guide)
• Certificats et homologations (cTÜVus / CB / UL / CE)
• Dessins mécaniques et modèles CAO/3D (STEP / IGS)

Remarques

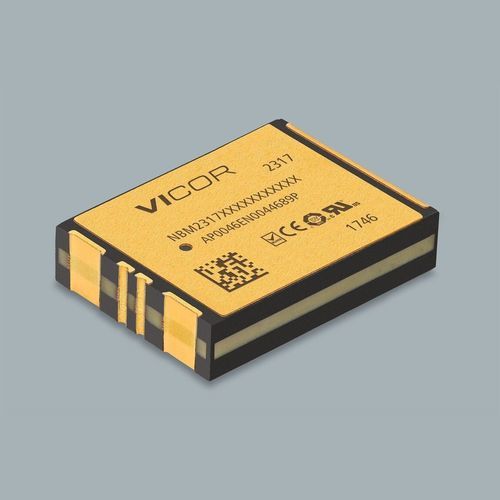

Les images produit montrent le boîtier 2317 SM‑ChiP. La documentation fournie par le fabricant (Vicor) inclut les éléments nécessaires pour la conception, le soudage et la vérification de conformité.

Caractéristiques techniques

• Référence : NBM2317S60D1565T0R
• Série : NBM™
• Fonction : Module convertisseur de bus non isolé à rapport fixe
• Tension d'entrée (nominale) : 54 V
• Tension de sortie (nominale) : 13,5 V
• Courant de sortie (max) : 65 A
• Boîtier : 2317 SM‑ChiP
• Dimensions du boîtier : 0.899 x 0.683 x 0.204 in / 22.83 x 17.34 x 5.182 mm
• Montage : Montage en surface
• Gamme de température : T (−40°C à 125°C)
• Délai de livraison : 40 semaines
• Quantité minimum : 25
• Barème typique MSRP : 25+ 81,63 $ ; 100+ 76,56 $
• Documentation disponible : Fiche technique, notes d'application, designs de référence, guides utilisateur, homologations, dessins mécaniques, modèles 3D
