Convertisseur DC/DC à haute densité de puissance DCM®

isolémonté sur châssisindustriel

Famille de produits

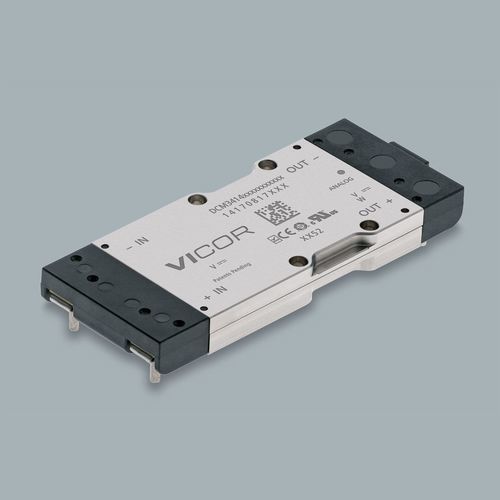

DCM® module convertisseur DC-DC (boîtier 3414 VIA).

Présentation
Le DCM3414B50M13C2C09 est un module convertisseur DC-DC isolé et régulé DCM® en boîtier 3414 VIA. Conçu pour une densité de puissance élevée et un fonctionnement fiable en environnements sévères, il intègre le filtrage EMI et transitoire, la protection contre les surtensions en sortie, le verrouillage en cas de sous-tension d'entrée et la protection contre les surtempératures. Dimensions du boîtier : 3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm.

Caractéristiques clés

• Protection contre les surtensions en sortie
• Haute efficacité et densité de puissance (320 W en sortie)
• Boîtier robuste adapté aux environnements industriels
• Filtrage EMI et transitoire intégré
• Verrouillage en cas de sous-tension d'entrée
• Protection contre les surtempératures
• Options de montage : montage châssis ou montage PCB (broche longue ou courte, patte)

Configuration / Options (telles que listées)

• Style de montage : montage sur carte broche courte, montage sur carte broche longue, montage châssis
• Options de grade produit : T = -40°C à 125°C ; C = -20°C à 125°C ; M = -55°C à 125°C
• Interface de contrôle : analogique

Informations commerciales et disponibilité
Référence : DCM3414B50M13C2C09
Délai : 40 weeks
Quantité minimum de commande : 1

Tarification (MSRP)
Quantity | MSRP
1+ | $902.12
10+ | $716.73
25+ | $654.04
100+ | $613.44

Documents et références (sélection)
Fiche technique et notes d'application disponibles pour la famille DCM3414 ; dessins mécaniques, homologations de sécurité et modèles 3D fournis pour les variantes en boîtier VIA.

Spécifications techniques

• Numéro de pièce : DCM3414B50M13C2C09
• Famille / modèle : DCM® (série DCM)
• Tension d'entrée : 28 V (nominal)
• Tension de sortie : 12 V
• Puissance de sortie : 320 W
• Boîtier : 3414 VIA
• Dimensions du boîtier : 3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm
• Variantes de montage : VIA traversant broche longue, VIA traversant broche courte, montage châssis (patte)
• Fonctions de protection : protection surtension sortie, verrouillage sous-tension entrée, protection contre les surtempératures
• Filtrage : EMI et transitoire intégrés
• Thermique : guides de gestion thermique et notes d'application fournis pour modules VIA/ChiP
• Grades produit / plages de température : T = -40°C à 125°C ; C = -20°C à 125°C ; M = -55°C à 125°C
• Interface de contrôle : analogique (option)
• Délai : 40 weeks
• Quantité minimum : 1
• Sécurité & homologations : cURus, cTUVus, CE (LVD & RoHS), certificat CB
