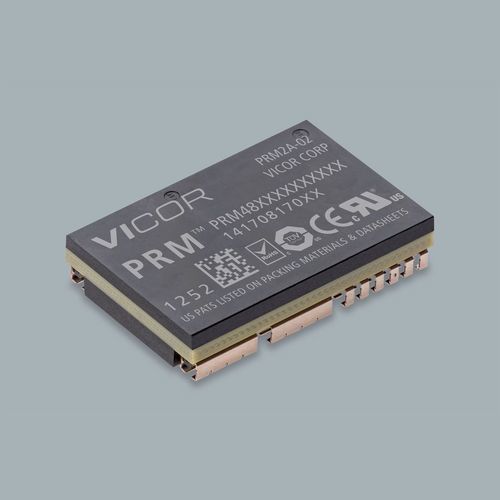

Convertisseur DC/DC non-isolé PRM®

DIPpour applications télécomBuck-Boost

Aperçu du produit
Régulateur ZVS buck-boost haute densité et haute efficacité en boîtier FULL ChiP très bas profil, conçu pour la conversion d'alimentation sur circuit imprimé de 48 V en entrée vers 48 V en sortie jusqu'à 400 W. Référence : PRM48AF480T400A00. Destiné aux applications industrielles sur carte nécessitant une conversion 48 V compacte et puissante.

Points clés

• Topologie ZVS buck-boost pour conversion montée/descente transparente
• Haute efficacité et haute densité de puissance
• Fréquence de commutation ≈ 1 MHz
• Boîtier FULL ChiP très bas profil
• Compatible pick & place / SMD
• Variantes pour montage en surface ou en traversée
• Compatibilité mixte full- et half-chip

Données produit de base

• Tension d'entrée : 48 V
• Tension de sortie : 48 V
• Puissance de sortie maximale : 400 W
• Boîtier : FULL ChiP
• Dimensions boîtier : 32,5 x 22,0 x 6,73 mm (1,28 x 0,87 x 0,265 in)

Tarification (MSRP)
Quantité | MSRP
25+ | $97.14
100+ | $91.11

Commande / disponibilité
Délai indiqué : 40 semaines. Quantité minimale de commande : 25.

Options mécaniques / de montage disponibles

• J-Lead (sélectionné par défaut sur la page)
• Through Hole

Grades produit disponibles (plages de température)

• T = -40°C à 125°C
• M = -55°C à 125°C

Carte d'évaluation
Carte d'évaluation référencée : PRD48AF480T400A00 (guide utilisateur et ressources d'évaluation disponibles).

Caractéristiques / spécifications techniques

• Topologie : ZVS buck-boost
• Fréquence de commutation : ≈ 1 MHz
• Puissance de sortie max : 400 W
• Tension nominale d'entrée : 48 V
• Tension nominale de sortie : 48 V
• Boîtier : FULL ChiP (options surface-mount ou through-hole)
• Dimensions : 32,5 x 22,0 x 6,73 mm (1,28 x 0,87 x 0,265 in)
• Options de montage : J-Lead ou Through-Hole
• Quantité minimale de commande : 25
• MSRP typique (25+) : $97.14 (USD)
• MSRP typique (100+) : $91.11 (USD)
• Délai (tel qu'affiché) : 40 semaines
