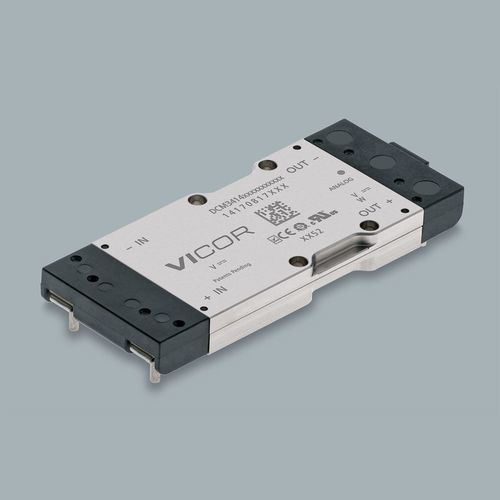

Convertisseur DC/DC à haute densité de puissance DCM®

réguléisolémonté sur châssis

Présentation du produit
Le DCM3414B50M13C2T09 fait partie de la famille DCM® de modules convertisseurs DC-DC. Module DC-DC isolé et régulé en boîtier 3414 VIA avec montage traversant ; option broche longue disponible. Conçu pour des alimentations exigeantes en environnements sévères.

Résumé électrique

• Tension d'entrée (nominale) : 28 V
• Tension de sortie (nominale) : 12 V
• Puissance de sortie : 320 W

Mécanique / boîtier
Boîtier 3414 VIA — dimensions 3.38 x 1.4 x 0.37 in (85.93 x 35.54 x 9.4 mm). Options de montage : montage sur circuit imprimé (broche longue ou broche courte) et montage châssis.

Caractéristiques produit

• Sortie isolée et régulée
• Protection contre surtension de sortie (OVP)
• Verrouillage contre sous-tension d'entrée (UVLO)
• Protection contre surtempérature (OTP)
• Filtrage EMI et transitoire intégré
• Variantes pour montage sur châssis ou sur PCB

Options / éléments configurables

• Style de montage : Board Mount Long Pin (autres options : Board Mount Short Pin, Chassis Mount)
• Grades / plages de température : T = -40°C à 125°C ; C = -20°C à 125°C ; M = -55°C à 125°C
• Interface de contrôle : option analogique disponible
• Isolation / régulation : famille DCM régulée et isolée

Tarifs & disponibilité
MSRP :
1+ - $818.95
10+ - $650.66
25+ - $593.74
100+ - $556.89

• Référence : DCM3414B50M13C2T09
• Délai de livraison : 40 semaines
• Quantité minimum de commande (MOQ) : 1
• Les stocks chez les distributeurs varient (exemples : Mouser, Digi-Key, Arrow, Avnet)

Documents de référence

• Fiche technique et dessins mécaniques
• Notes d'application (parallélisation, gestion thermique, précision de régulation, directives de soudure)
• Homologations et certificats de sécurité (cURus, cTÜVus, CE, CB)

Spécifications techniques

• Famille de produits : DCM® DC-DC Converter Module
• Référence : DCM3414B50M13C2T09
• Tension d'entrée (nominale) : 28 V
• Tension de sortie (nominale) : 12 V
• Puissance de sortie : 320 W
• Boîtier : 3414 VIA (traversant)
• Dimensions : 3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm
• Options de montage : PCB (broche courte ou longue), montage châssis
• Protections : OVP, UVLO, OTP
• Filtrage EMI/transitoire intégré
• Grades produit : T, C, M
• Délai & MOQ : 40 semaines / 1
