Convertisseur DC/DC régulé ZVS

SIPpour équipement de télécommunicationsindustriel

Présentation
PI3323-00-LGMZ est un régulateur Buck ZVS de la famille PI332x, proposé en boîtier compact LGA‑SIP 10 × 14 mm. Il est conçu pour une haute efficacité sur de larges plages d'entrée et de sortie et offre une réponse transitoire très rapide. Exemple d'utilisation présenté : Entrée 24 V, Sortie 3,3 V, Iout max 22 A. Délai indiqué : 28 semaines. Quantité minimale de commande : 1.

Emballage / mécanique

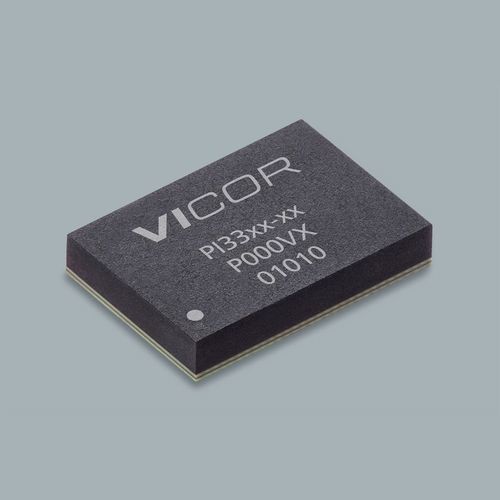

Boîtier : 10 × 14 LGA‑SIP (LGA SiP). Dimensions : 14,0 × 10,0 × 2,56 mm (0,5512 × 0,3937 × 0,1001 in).

Caractéristiques produit

• Large plage d'utilisation : optimisé 12 Vin (8–18 V) et plage étendue Vin (8–36 V)
• Large plage de sortie : 1–16 V
• Rendement élevé en crête (>96 % crête pour 24 Vin → 12 Vout ; >95 % crête pour 12 Vin → 5 Vout) et bonnes performances en charge légère
• Grades de température incluant LGMZ (‑55 °C à 125 °C)
• Mise en œuvre simple : compensation interne et peu de composants externes
• Fonctionnalités : synchronisation de fréquence, soft‑start et tracking ajustables par l'utilisateur
• Prise en charge du parallélisme et partage de courant par fil unique ; intercalage en deux phases
• Protections : OVLO/UVLO, OVP, OTP
• Très rapide réponse transitoire ; fonctionnement en tension constante ou courant constant

Spécifications affichées sur la page

• Référence : PI3323-00-LGMZ
• Famille : PI332x (ZVS Buck Regulator)
• Entrée affichée : 24 V
• Sortie affichée : 3,3 V
• Courant de sortie maximum : 22 A
• Boîtier / empreinte : 10 × 14 LGA‑SIP ; 14,0 × 10,0 × 2,56 mm
• Exemple de grade de température : LGMZ = ‑55 °C à 125 °C
• Délai : 28 semaines (indiqué)
• Quantité minimale de commande : 1

Tarification (MSRP)

• 1+ – 78,70 $
• 10+ – 62,53 $
• 25+ – 57,06 $
• 100+ – 53,52 $

Documents et références (listés sur la page)

• Fiche technique (PI332x)
• White paper : Zero‑Voltage Switching Applied to Buck Regulation
• White paper : High‑Performance ZVS Buck Regulator
• Application note AN:303 – Guide d'assemblage pour boîtiers 10 × 10 mm et 10 × 14 mm LGA/BGA
• Guide d'utilisation de la carte d'évaluation (PI31xx/PI33xx)

Carte d'évaluation associée
Carte d'évaluation indiquée : PI3323-00-EVAL1 (carte d'évaluation et guide utilisateur référencés).
