Convertisseur DC/DC à haute densité de puissance DCM®

réguléisolémonté sur châssis

Aperçu produit

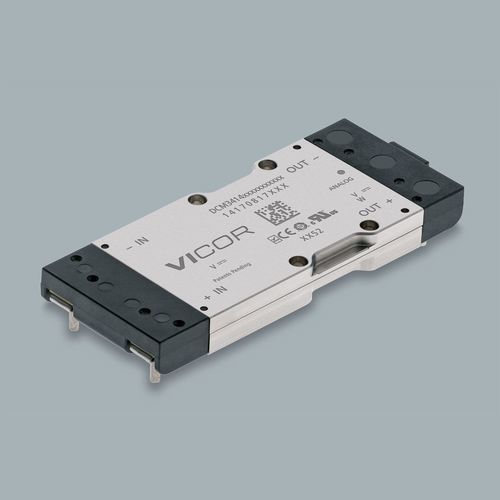

DCM3414B50M13C2M09 est un module convertisseur DC-DC isolé et régulé en boîtier 3414 VIA de la famille DCM®. Tension d'entrée nominale 28 V, sortie nominale 12 V, puissance de sortie 320 W. Dimensions : 3,38 x 1,4 x 0,37 in (85,93 x 35,54 x 9,4 mm).

Points clés

• Protection contre les surtensions de sortie
• Verrouillage en cas de sous-tension d'entrée (UVLO)
• Protection contre la surtempérature
• Filtrage EMI et transitoires intégré
• Conception à haute efficacité et densité de puissance
• Boîtier robuste pour environnements sévères
• Options de montage : châssis ou montage PCB (broches courtes / longues)

Applications

• Sous-systèmes d'alimentation isolés pour l'industrie, les communications et l'électronique de transport
• Topologies point-of-load et architectures d'alimentation distribuée
• Configurations redondantes ou en parallèle pour augmenter la puissance et la disponibilité

Mécanique et fixation
Boîtier 3414 VIA avec options de broches traversantes. Dimensions typiques 3,38 x 1,4 x 0,37 in (85,93 x 35,54 x 9,4 mm). Options de fixation : montage sur carte (broche courte / broche longue) et montage chassis.

Spécifications électriques

• Tension d'entrée (nominale) : 28 V
• Tension de sortie (nominale) : 12 V
• Puissance de sortie maximale : 320 W
• Sortie DC isolée et régulée adaptée aux étages d'alimentation exigeants

Protections et certifications

• Protection surtension sortie, verrouillage sous-tension entrée, protection contre la surtempérature
• Filtrage EMI et transitoires intégré
• Homologations : cURus, cTUVus, CE (LVD & RoHS), CB

Commande et tarification
Référence : DCM3414B50M13C2M09
Délais : 40 semaines
Quantité minimum de commande : 1
Prix indicatif (MSRP) : 1+ $988.85 ; 10+ $785.64 ; 25+ $716.92 ; 100+ $672.42

Options et accessoires

• Styles de montage disponibles : Board Mount Short Pin, Board Mount Long Pin, Chassis Mount (configuration sélectionnée sur la page : Board Mount Long Pin)
• Options de grade/température : M, T, C
• Interface de contrôle : Analogique (options de communication disponibles)
• Accessoire : dissipateurs thermiques pour VIA 3414 (divers profils et hauteurs)

Documents de référence

• Fiche technique (famille DCM3414)
• Notes d'application (AN:029, AN:030, AN:035, AN:039, AN:401)
• Dessins mécaniques et modèles 3D (IGS/STP)
