Convertisseur DC/DC régulé DCM®

isoléindustrielà grande gamme d'entrée

Nom du produit et famille

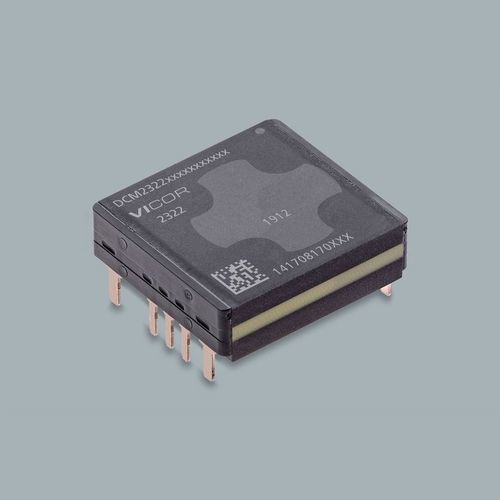

DCM2322T50T2660M60 — module DC-DC DCM® (boîtier 2322 ChiP traversant).

Présentation
Convertisseur DC-DC isolé et régulé, optimisé pour les applications militaires et industrielles haute fiabilité. Sortie SELV, commutation ZVS haute fréquence (MHz) et large plage d'entrée. Optimisé pour un fonctionnement en matrice jusqu'à 8 unités afin d'augmenter la puissance. Conçu pour MIL-STD-704 (E/F) et MIL-STD-1275.

Données clés

• Tension d'entrée (exemple affiché): 30 V
• Tension de sortie (exemple affiché): 24 V
• Puissance de sortie (exemple affiché): 60 W
• Boîtier : 2322 ChiP traversant
• Dimensions du boîtier : 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm

Caractéristiques produit

• Convertisseur DC-DC isolé et régulé
• SELV (Safety Extra Low Voltage)
• Commutation ZVS haute fréquence (MHz)
• Large plage de tension d'entrée
• Optimisé pour un fonctionnement en matrice jusqu'à 8 unités
• Conçu pour MIL-STD-704 (E+F) et MIL-STD-1275

Production et commande
Numéro de pièce : DCM2322T50T2660M60
Délai : 40 semaines
Quantité minimale de commande : 25 unités

Tarification (barèmes MSRP)
Quantité / Prix (USD) :
25+ / 239.45
100+ / 224.58

Documentation disponible (exemples)
Fiche technique, guide utilisateur de la carte d'évaluation, notes d'application, guide de conception, plans mécaniques et rapports de sécurité/approbation.

Remarques
Carte d'évaluation référencée DCM2322E50T2660T60. Notes d'application couvrant fonctionnement simple/parallèle, consignes de soudure, régulation haute précision et gestion thermique pour modules VIA/ChiP.

Spécifications techniques

• Part Number : DCM2322T50T2660M60
• Série / Famille : DCM®
• Tension d'entrée (exemple) : 30 V
• Tension de sortie (exemple) : 24 V
• Puissance de sortie (exemple) : 60 W
• Boîtier : 2322 ChiP traversant
• Dimensions du boîtier : 0.978 x 0.898 x 0.284 in (24.84 x 22.8 x 7.21 mm)
• Grades produit : M = -55°C à 125°C (M sélectionné) ; T = -40°C à 125°C en option
• Type de montage : Through Hole (ChiP through-hole)
• Fonctionnement en matrice optimisé : jusqu'à 8 unités
• Conformité / applications : MIL-STD-704 (E+F), MIL-STD-1275
• Délai : 40 semaines
• Quantité minimale : 25
• Exemples de prix MSRP : 25+ = $239.45 ; 100+ = $224.58
• Documentation : fiche technique, guide de la carte d'évaluation, notes d'application, guide de conception, plans mécaniques et rapports d'homologation
