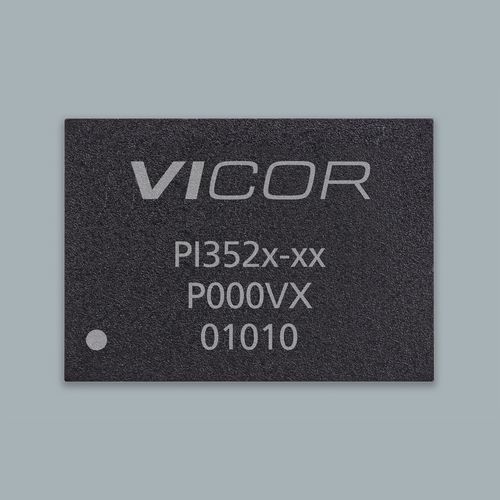

Convertisseur DC/DC régulé ZVS

non-isoléSIPpour équipement de télécommunications

Présentation du produit

• Famille : Régulateur Buck ZVS (série PI352x)
• Référence : PI3526-00-LGIZ
• Conditionnement : 10 × 14 LGA-SIP
• Applications typiques : régulation DC-DC haute efficacité pour systèmes à large plage d'entrée (télécom, datacom, informatique, conversion de puissance haute densité)

Principales caractéristiques

• Plages d'entrée : 48 Vin (36–60 V) et variantes 30–60 V
• Vout réglable large : 2,2–14 V
• Efficacité pic >96% à 48 Vin
• Haute efficacité en charge légère et pleine charge ; très rapide en réponse transitoire
• Topologie HV ZVS-Buck pour une efficacité élevée
• Synchronisation de fréquence
• Démarrage progressif et suivi réglables par l'utilisateur
• Possibilité de fonctionnement en parallèle, partage de courant par fil unique et intercalage à deux phases
• Fonctionnement CV (tension constante) ou CC (courant constant) avec amplificateur d'erreur CC intégré et référence
• Protections : OVLO/UVLO, OVP, OTP
• Compensation interne — peu de composants externes requis

Données clés et informations commerciales
Référence : PI3526-00-LGIZ
Famille produit : Régulateur Buck ZVS (série PI352x)
Tension d'entrée (exemple sur la page) : 48V
Tension de sortie (exemple sur la page) : 12V (réglable 2,2–14 V)
Courant de sortie max (Iout Max) : 18 A
Boîtier / Dimensions : 10 × 14 LGA-SIP — 14,0 × 10,0 × 2,56 mm
Plages de température : LGIZ : -40°C ; LGMZ : -55°C
Délai de livraison : 28 semaines
Quantité minimale de commande : 1

Tarification (MSRP)
Quantité | MSRP (USD)
1+ | $25.26
10+ | $20.07
25+ | $18.31
100+ | $17.18

Documents de référence disponibles (titres seulement)

• Fiche technique : ds_PI352x-00.pdf (PDF)
• Guide utilisateur : ug_PI352x-0x_EvalBrd.pdf (PDF)
• White Paper : wp_PI33XX_ZVS.pdf (PDF)

Caractéristiques techniques

• Topologie : HV ZVS-Buck (Zero-Voltage Switching Buck)
• Exemples de plage d'entrée : 36–60 V et 30–60 V
• Tension de sortie : réglable 2,2–14 V
• Efficacité pic : >96% à 48 Vin
• Parallélisation, partage de courant par fil unique, intercalage deux phases
• Synchronisation de fréquence
• Démarrage progressif et suivi réglables
• Compensation interne — peu de composants externes nécessaires
• Protections : OVLO/UVLO, OVP, OTP
• Plateforme d'emballage : 10 × 10 × 2,6 mm et 10 × 14 × 2,6 mm LGA-SiP
• Empreinte mécanique typique : 14,0 × 10,0 × 2,56 mm
• Applications typiques : conversion de puissance haute densité, télécom/datacom, informatique
