Convertisseur DC/DC régulé DCM®
isolépour applications ferroviairesindustriel

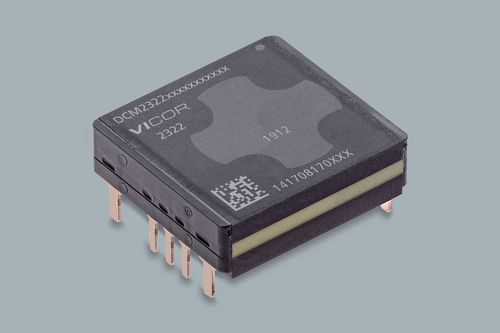

Convertisseur DC/DC régulé - DCM® - VICOR - isolé / pour applications ferroviaires / industriel
Convertisseur DC/DC régulé - DCM® - VICOR - isolé / pour applications ferroviaires / industriel
Convertisseur DC/DC régulé - DCM® - VICOR - isolé / pour applications ferroviaires / industriel - image - 2
Convertisseur DC/DC régulé - DCM® - VICOR - isolé / pour applications ferroviaires / industriel - image - 3
Convertisseur DC/DC régulé - DCM® - VICOR - isolé / pour applications ferroviaires / industriel - image - 4
Convertisseur DC/DC régulé - DCM® - VICOR - isolé / pour applications ferroviaires / industriel - image - 5
Convertisseur DC/DC régulé - DCM® - VICOR - isolé / pour applications ferroviaires / industriel - image - 6
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Spécification électrique
isolé, régulé
Applications
industriel, pour applications ferroviaires
Autres caractéristiques
à grande gamme d'entrée, régulé, hyperfréquence
Tension d'entrée

30 V

Tension de sortie

15 V

Puissance

60 W

Description

Présentation
  • Le DCM2322T50T1760M60 appartient à la famille de modules convertisseurs DC-DC DCM®. Boîtier 2322 ChiP pour montage traversant (0,978 x 0,898 x 0,284 in / 24,84 x 22,8 x 7,21 mm).


Données électriques clés
  • Tension d'entrée : 30 V
  • Tension de sortie : 15 V
  • Puissance de sortie : 60 W


Caractéristiques produit
  • Convertisseur DC-DC isolé et régulé
  • Tension de sécurité très basse (SELV)
  • Commutation ZVS haute fréquence (MHz)
  • Large plage d'entrée
  • Optimisé pour fonctionnement en réseau jusqu'à 8 unités pour des applications de puissance supérieure
  • Applications conformes MIL-STD-704 (E+F)
  • Applications conformes MIL-STD-1275


Mécanique / boîtier
  • Boîtier 2322 ChiP pour montage traversant
  • Dimensions typiques : 0,978 x 0,898 x 0,284 in / 24,84 x 22,8 x 7,21 mm


Informations de commande & production
  • Référence (part number) : DCM2322T50T1760M60
  • Grade produit : M = -55°C à 125°C (également proposé T = -40°C à 125°C)
  • Type de montage : Through Hole (montage traversant)
  • Délai de livraison : 40 semaines
  • Quantité minimum de commande : 25


Tarification (MSRP)
Quantité | MSRP
25+ | $218.72
100+ | $205.14


Documents de référence (sélection)
  • Fiche technique (Datasheet)
  • Guide utilisateur de la carte d'évaluation
  • Notes d'application (exemples : DCM unique en convertisseur isolé régulé ; DCM en parallèle ; consignes de soudure pour boîtier ChiP through-hole ; obtention d'une régulation de tension haute précision ; gestion thermique pour modules VIA et ChiP)
  • Guide de conception DCM
  • Documents d'homologation de sécurité et d'examen de combustibilité


Accessoires associés
  • Radiateurs côté supérieur (plusieurs variantes disponibles pour gestion thermique et pattes de mise à la terre)


Caractéristiques techniques
  • Série : DCM®
  • Référence : DCM2322T50T1760M60
  • Tension d'entrée (exemple) : 30 V
  • Tension de sortie (exemple) : 15 V
  • Puissance de sortie : 60 W
  • Boîtier : 2322 ChiP pour montage traversant
  • Dimensions : 0,978 x 0,898 x 0,284 in (24,84 x 22,8 x 7,21 mm)
  • Plages de température : M = -55°C à 125°C ; T = -40°C à 125°C
  • Optimisé pour fonctionnement en réseau jusqu'à 8 unités
  • Conformité MIL : MIL-STD-704 (E+F) et MIL-STD-1275 (selon application)
  • Délai type : 40 semaines ; quantité minimum : 25
