Convertisseur DC/DC régulé ZVS

non-isoléà grande gamme d'entréehaute performance

Produit

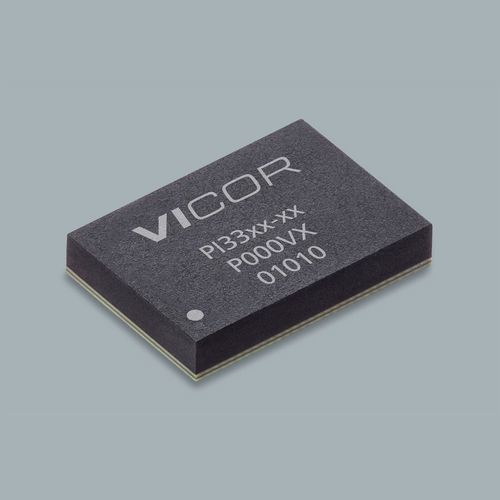

PI3305-00-LGIZ — module régulateur abaisseur ZVS non isolé de la série PI33 de Vicor.

Résumé
Module régulateur abaisseur ZVS non isolé, compact. Tension d'entrée nominale 24 V, sortie nominale 15 V, courant de sortie maximal 8 A. Boîtier : 10 x 14 LGA‑SIP (14,0 x 10,0 x 2,56 mm). Conçu pour une conversion d'énergie à haute efficacité et haute densité, avec réponse transitoire rapide et protections intégrées.

Caractéristiques principales

• Large plage de fonctionnement : variantes 12 Vin optimisé (8–18 V) et Wide Vin (8–36 V)
• Large plage de sortie : Vout 1–16 V
• Variantes basse température : LGIZ (-40°C) et LGMZ (-55°C)
• Compensation interne et peu de composants externes pour un développement accéléré
• Haute efficacité en crête : >96 % (24 Vin → 12 Vout) et >95 % (12 Vin → 5 Vout); efficace en charge légère et pleine
• Fonctionnalités flexibles : synchronisation de fréquence, soft‑start et tracking réglables
• Fonctionnement en tension constante ou courant constant avec amplificateur d'erreur dédié
• Possibilité de parallélisation et partage de courant par fil unique ; intercalage en deux phases
• Protections : OVLO/UVLO en entrée, OVP en sortie, protection contre la surtempérature (OTP)
• Topologie HV ZVS‑Buck haute densité ; la famille prend en charge des entrées larges jusqu'à 36–60 V
• Réponse transitoire très rapide

Tarification (MSRP)
Quantité | MSRP (USD)
10+ | $15.95
25+ | $14.55
100+ | $13.65

Disponibilité / Commande
Référence : PI3305-00-LGIZ
Délai : 28 weeks
Quantité minimum de commande : 10
Stock distributeurs (instantané) : Arrow: 0, Avnet: 0, Digi‑Key: 0, Mouser: 0 (mis à jour Dec. 18, 2025)

Documents de référence fournis sur la page produit

• Datasheet (famille PI33xx)
• White papers : ZVS appliqué à la régulation buck ; High‑Performance ZVS Buck
• Note d'application AN:303 — guide d'assemblage pour boîtiers LGA/BGA 10 x 10 mm et 10 x 14 mm
• Guide utilisateur UG:302 pour PI33xx-xx-EVAL1 et PI34xx-xx-EVAL1
• Dessin mécanique / plan produit (PDF) et DXF
• Carte d'évaluation : PI3305-00-EVAL1 (guide utilisateur disponible)

Caractéristiques techniques

• Référence : PI3305-00-LGIZ
• Série : PI33 (ZVS Buck)
• Fabricant / Marque : Vicor
• Tension d'entrée nominale : 24 V
• Tension de sortie nominale : 15 V
• Courant de sortie maximal : 8 A
• Boîtier / montage : 10 x 14 LGA‑SIP
• Dimensions du boîtier : 0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm
• Plage de température : T = -40°C à 125°C (option d'expédition)
• Efficacité typique en pointe : >96% (24Vin → 12Vout), >95% (12Vin → 5Vout)
• Fonctions : synchronisation de fréquence, soft‑start & tracking, parallélisation & partage de courant, intercalage deux phases, mode CV/CC
• Protections : OVLO/UVLO, OVP, OTP
• Délai : 28 weeks ; Quantité minimum : 10
• Tarifs MSRP (USD) : 10+ = 15.95 ; 25+ = 14.55 ; 100+ = 13.65
