Convertisseur DC/DC régulé ZVS

non-isoléSIPà grande gamme d'entrée

Présentation

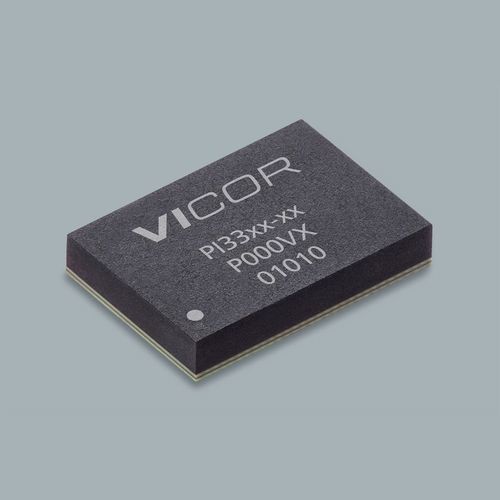

Le PI3303-00-LGIZ fait partie de la famille PI33xx de régulateurs abaisseurs ZVS (zero-voltage-switching) de Vicor. Il est proposé en boîtier compact 10×14 LGA-SIP (14,0 x 10,0 x 2,56 mm) et conçu pour un développement rapide et une forte densité de puissance. L'exemple présenté sur la page indique une tension d'entrée 24 V, une sortie 12 V et un courant maximal de sortie de 8 A.

Spécifications clés

• Référence : PI3303-00-LGIZ
• Tension d'entrée (exemple) : 24 V
• Tension de sortie (exemple) : 12 V
• Courant de sortie maximal : 8 A
• Boîtier : 10×14 LGA-SIP (0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm)
• Températures de fonctionnement : −40°C (LGIZ), −55°C (LGMZ)
• Délai de livraison (exemple) : 28 semaines ; Quantité minimum de commande : 10

Fonctionnalités

• Topologie ZVS-buck à haut rendement avec rendements de crête >96 % (24 Vin→12 Vout) et >95 % (12 Vin→5 Vout)
• Plages d'entrée étendues : variantes 8–18 V (optimisé 12 Vin) et 8–36 V ; certaines variantes jusqu'à 60 V
• Large plage de sortie : 1–16 V
• Très rapide en réponse transitoire et efficacité élevée en charge légère et pleine charge
• Compensation interne pour un temps de développement réduit ; peu de composants externes requis
• Jeu de fonctions flexible : synchronisation de fréquence, démarrage progressif (soft-start) et suivi réglables par l'utilisateur
• Parallélisation, partage de courant par fil unique et intercalage biphasé
• Protections : OVLO/UVLO, OVP, OTP ; fonctionnement en tension constante ou courant constant avec amplificateur d'erreur/référence dédié

Mécanique et thermique

• Boîtier : 10×14 LGA-SIP
• Dimensions : 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm
• Variantes thermiques : LGIZ −40°C ; LGMZ −55°C (selon le modèle)

Commande & tarification (exemple)

• Délai : 28 semaines (indiqué)
• Quantité minimale de commande : 10
• Exemple de tarifs MSRP : 10+ 15,50 $ ; 25+ 14,14 $ ; 100+ 13,27 $

Documentation & ressources
Fiche technique, notes d'application, guide utilisateur de la carte d'évaluation et dessins mécaniques disponibles. Documents de référence : livres blancs sur la topologie ZVS-buck et directives d'assemblage pour boîtiers LGA/BGA 10×10 et 10×14.

Stock distributeur (instantané)

• Digi-Key : 3759 unités
• Arrow : 0 unités
• Avnet : 0 unités
• Mouser : 0 unités

Remarques
Les valeurs affichées correspondent à la variante exemple (Entrée 24 V, Sortie 12 V, Iout max 8 A). Stocks et délais sont indicatifs ; vérifier la disponibilité actuelle auprès des distributeurs ou de Vicor.
