Convertisseur DC/DC régulé ZVS

non-isoléSIPindustriel

Présentation du produit

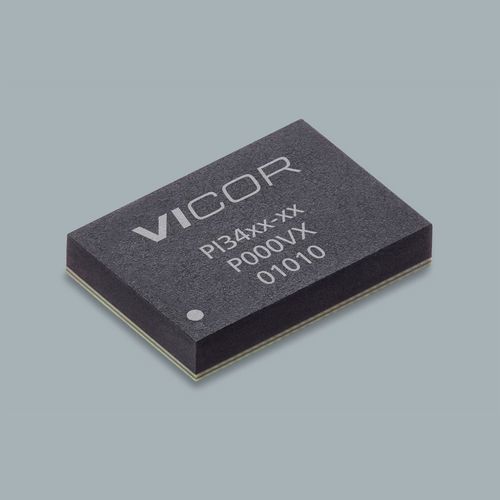

Le PI3424-00-LGIZ est un régulateur abaisseur ZVS (Zero-Voltage Switching) conçu pour la conversion DC-DC à haute efficacité dans un boîtier compact 10×14 LGA-SIP. Il prend en charge des plages d'entrée larges et une plage de sortie étendue (1–16 V) avec un courant de sortie maximal de 15 A, adapté aux systèmes d'alimentation industriels, aux convertisseurs point de charge et aux applications avec contrainte d'encombrement nécessitant une réponse transitoire rapide et des options de mise en parallèle.

Fonctionnalités clés

• Plages d'entrée : optimisé 12 Vin (8–18 V) et wide Vin (8–36 V)
• Plage de tension de sortie : 1–16 V
• Efficacité de crête typique : >96% (24 Vin → 12 Vout) ; >95% (12 Vin → 5 Vout)
• Haute efficacité en charge légère et pleine charge
• Compensation interne ; peu de composants externes requis
• Démarrage progressif (soft-start) et tracking réglables par l'utilisateur
• Synchronisation de fréquence (entrée sync)
• Topologie HV ZVS-Buck pour réduire les pertes de commutation
• Réponse transitoire très rapide
• Fonctionnement en tension constante ou courant constant avec amplificateur d'erreur dédié et référence
• Mise en parallèle, partage de courant mono-fil et intercalage à deux phases
• Protections : OVLO/UVLO, OVP, OTP

Mécanique / Boîtier
Boîtier : 10×14 LGA-SIP. Dimensions (typ.) : 14,0 × 10,0 × 2,56 mm (0,5512 × 0,3937 × 0,1001 in). Style de montage : LGA SiP.

Commande & disponibilité
Référence : PI3424-00-LGIZ
Délai : 28 semaines
Quantité minimale de commande : 10

Prix (MSRP)

• 10+ : $11.73
• 25+ : $10.71
• 100+ : $10.04

Documentation & références

• Fiche technique (série PI34xx)
• White papers sur la topologie ZVS buck
• Note d'application/assemblage pour boîtiers LGA/BGA 10×10 mm et 10×14 mm
• Guide utilisateur de la carte d'évaluation et fichiers de conception

Caractéristiques techniques

• Série : PI34xx ZVS Buck Regulator
• Référence : PI3424-00-LGIZ
• Tension d'entrée (typ.) : 12 Vin (optimisé 8–18 V ; wide Vin 8–36 V)
• Tension de sortie : 1–16 V (exemple affiché : 5 V)
• Courant de sortie maximal : 15 A
• Boîtier : 10×14 LGA-SIP (14,0 × 10,0 × 2,56 mm)
• Plage de température : T = -40°C à 125°C
• Montage : LGA SiP
• Protections : OVLO/UVLO, OVP, OTP
• Fonctions : synchronisation de fréquence, soft-start & tracking, mise en parallèle/partage de courant, intercalage deux phases
• Efficacité de crête typique : >96% (24 Vin → 12 Vout) ; >95% (12 Vin → 5 Vout)
• Délais et disponibilité susceptibles de changer
