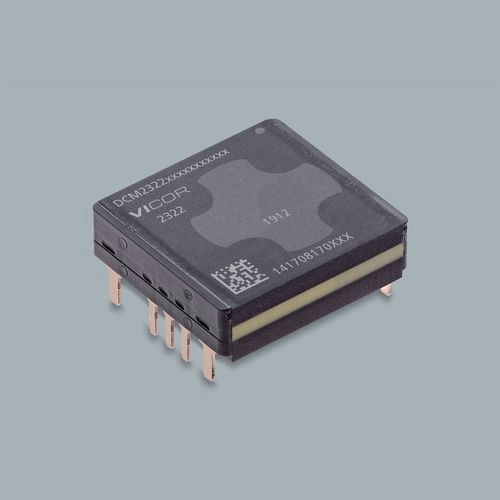

Convertisseur DC/DC régulé DCM®

isoléindustrielà grande gamme d'entrée

Famille de produits
DCM® Module convertisseur DC-DC

Aperçu
Convertisseur DC-DC isolé et régulé à haute densité en boîtier 2322 ChiP pour montage traversant. Conçu pour des applications SELV (Safety Extra Low Voltage), avec commutation ZVS haute fréquence (MHz), large plage d'entrée et optimisé pour le fonctionnement en réseau (jusqu'à 8 unités) afin d'augmenter la puissance pour des systèmes industriels.

Principales caractéristiques

• Convertisseur DC-DC isolé et régulé
• Sécurité : SELV (Safety Extra Low Voltage)
• Topologie de commutation ZVS haute fréquence (MHz)
• Large plage de tension d'entrée
• Optimisé pour fonctionnement en parallèle/array (jusqu'à 8 unités)

Boîtier et mécanique
Boîtier 2322 ChiP, montage traversant. Dimensions du boîtier : 0,978 x 0,898 x 0,284 in / 24,84 x 22,8 x 7,21 mm.

Commande et disponibilité
Référence : DCM2322T50T1360T60
Délai indicatif : 40 semaines
Quantité minimum de commande : 25 unités

Tarification (MSRP)
Quantité — Prix (USD)
25+ — $118.19
100+ — $110.85

Documents de référence (disponibles)

• Fiche technique
• Guide utilisateur de la carte d'évaluation
• Notes d'application (fonctionnement monopuce et en parallèle, consignes de soudure ChiP, régulation haute précision, gestion thermique)
• Guide de conception DCM
• Dessins mécaniques et modèles 3D (IGS, STP) pour le boîtier 2322 ChiP
• Certificats de sécurité et revue de réaction au feu

Sécurité et certifications
Multiples homologations et certifications disponibles pour la famille DCM2322 (CSA/EN/UL/TÜV/CE/UKCA/CB et évaluation de vieillissement/flammabilité).

Applications

• Alimentation isolée et régulée pour informatique, communications et équipements industriels
• Sous-systèmes automobile et aéronautique nécessitant une alimentation isolée basse tension
• Configurations en array pour systèmes à puissance supérieure (jusqu'à 8 unités)

Caractéristiques techniques

• Référence : DCM2322T50T1360T60
• Série : DCM
• Tension d'entrée (exemple) : 30 V
• Tension de sortie (exemple) : 12 V
• Puissance de sortie : 60 W
• Boîtier : 2322 ChiP through-hole
• Dimensions : 0,978 x 0,898 x 0,284 in / 24,84 x 22,8 x 7,21 mm
• Montage : Traversant (Through Hole)
• Grades température : T = -40°C à 125°C ; M = -55°C à 125°C
• Quantité minimum : 25
• Délai indicatif : 40 semaines
• Carte d'évaluation : DCM2322E50T1360T60
• Optimisé pour fonctionnement en parallèle/array jusqu'à 8 unités
• Documentation disponible : fiche technique, notes d'application, guides utilisateur, guide de conception, homologations, dessins mécaniques et modèles 3D
