Convertisseur DC/DC isolé BCM®

SMDpour équipement de télécommunications

Présentation

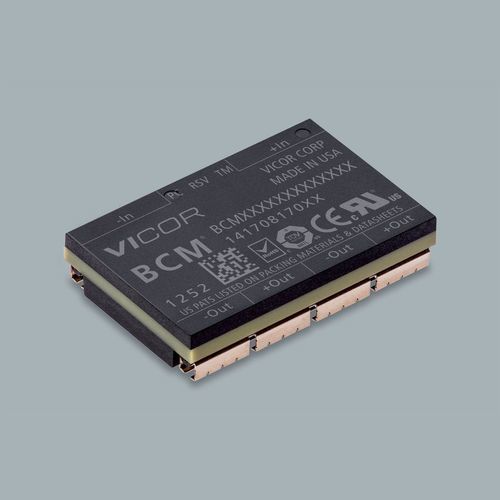

Le BCM48BF060M240A00 est un convertisseur de bus à rapport fixe de la famille BCM® Bus Converter de Vicor, proposé en boîtier FULL ChiP pour montage sur carte. Conçu pour des architectures de bus fixes nécessitant une conversion d'énergie à haute densité et haute efficacité, compatible avec l'assemblage pick & place (SMD) et disponible en montage J‑Lead (surface) ou traversant (Through‑Hole).

Points clés

• Convertisseur Sine Amplitude Converter™ (SAC™) à haute fréquence, ZVS/ZCS
• Haute efficacité
• Haute densité de puissance
• Faible impédance AC — réduit les besoins en condensateurs bulk
• Faible bruit de sortie — souvent sans filtrage de sortie additionnel
• Compatible pick & place / SMD
• Montage surface (J‑Lead) ou traversant (Through‑Hole)
• Possibilité d'associer produits full et half‑chip pour des réseaux haute puissance

Prix et disponibilité
Quantity | MSRP
25+ | $212.45
100+ | $199.26

• Délai : 40 semaines (tel qu'indiqué)
• Quantité minimum de commande : 25

Documents et ressources

• Fiche technique (Data Sheet)
• BCM® Evaluation Board – Guide de l'utilisateur
• Notes d'application : AN:001, AN:009, AN:016, AN:034
• White papers sur l'architecture de puissance factorisée et la performance PDN
• Documents de sécurité et certifications : cURus, CE, CB, UL/IEC

Caractéristiques techniques

• Famille de produit : BCM® Bus Converter (Vicor)
• Référence : BCM48BF060M240A00
• Tension d'entrée (nominale) : 48 V
• Tension de sortie : 6 V
• Courant de sortie : 47 A
• Boîtier : FULL ChiP ; compatible pick & place / SMD ; J‑Lead ou Through‑Hole
• Dimensions du boîtier : 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm
• Topologie : Convertisseur à rapport fixe Sine Amplitude Converter™ (SAC™)
• Grades produit : T = -40°C à 125°C ; M = -55°C à 125°C
• Quantité minimum de commande : 25
