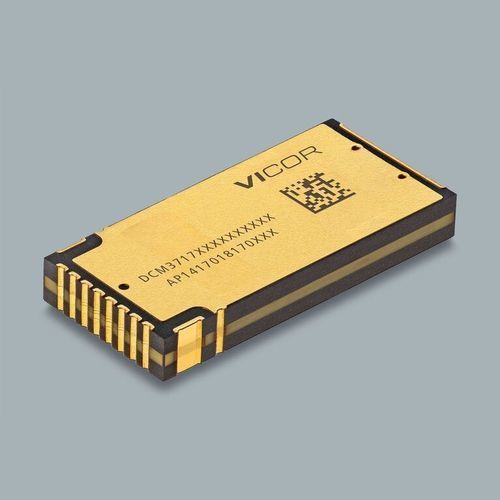

Convertisseur DC/DC régulé DCM®

non-isoléSMDpour centre de traitement de données

Présentation du produit
Le DCM3717S60D13K0TN1 est un module convertisseur DC-DC de la famille DCM® en boîtier 3717 SM‑ChiP à montage en surface. Il fournit jusqu'à 1000 W de puissance de sortie à partir d'une plage d'entrée 40–60 VCC, supporte le fonctionnement en parallèle pour des applications nécessitant plus de puissance et offre une télémétrie compatible PMBus®.

Principales spécifications

• Tension d'entrée (valeur typique affichée) : 54 V
• Plage d'entrée : 40 – 60 VCC
• Tension de sortie (nominale) : 12,2 V
• Puissance de sortie : 1000 W
• Rendement maximal : jusqu'à 96,5 %
• Boîtier : 3717 SM‑ChiP montage en surface
• Dimensions du boîtier : 36,71 x 17,27 x 5,03 mm (1,445 x 0,68 x 0,198 in)
• Hauteur du boîtier : 5,2 mm
• Fonctionnement parallèle : oui
• Télémétrie : compatible PMBus®

Informations commerciales / de commande

• Référence : DCM3717S60D13K0TN1
• Quantité minimum de commande : 25
• Délai de livraison : 40 semaines
• Tarification (PDSF) : 25+ unités : $190.02 ; 100+ unités : $178.23

Caractéristiques du produit

• Densité de puissance jusqu'à 1000 W
• Rendement élevé jusqu'à 96,5 %
• Possibilité de mise en parallèle pour augmenter la puissance
• Télémétrie compatible PMBus®
• Plage d'entrée 40 – 60 VCC
• Boîtier 3717 SM‑ChiP montage en surface
• Hauteur de boîtier 5,2 mm

Documents et ressources de référence (noms)

• Fiche technique (DCM3717 datasheet)
• AN:701 Recommandations de soudure pour SM ChiP
• UG:703 Guide d'utilisation de la carte d'évaluation DCM3717 SM‑ChiP
• Approvals/Certificats : UKCA, cTÜVus, Déclaration CE, CB, CSA

Tableau de prix (extrait)
Quantité
PDSF
25+
$190.02
100+
$178.23

Caractéristiques techniques / spécifications

• Famille de produits : DCM® (Non‑Isolated DCM)
• Référence : DCM3717S60D13K0TN1
• Tension d'entrée (affichée) : 54 V ; Plage : 40–60 VCC
• Tension de sortie nominale : 12,2 V
• Puissance de sortie : 1000 W (module unique)
• Rendement maximal : jusqu'à 96,5 %
• Fonctionnement en parallèle : pris en charge
• Communications/télémétrie : compatible PMBus®
• Type de boîtier : 3717 SM‑ChiP montage en surface
• Dimensions du boîtier : 36,71 x 17,27 x 5,03 mm (1,445 x 0,68 x 0,198 in)
• Hauteur du boîtier (typique) : 5,2 mm
• Quantité minimum de commande : 25
• Délai type indiqué : 40 semaines
