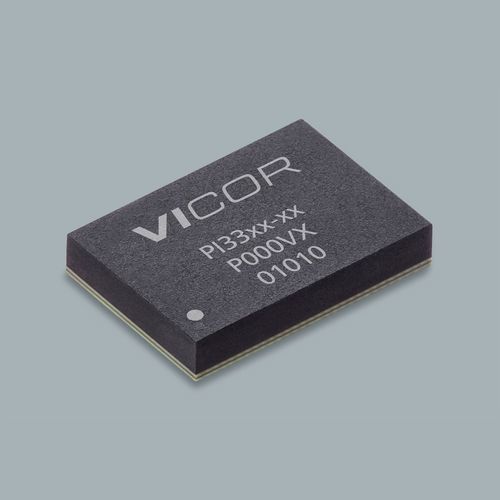

Convertisseur DC/DC régulé ZVS

non-isoléSIPà grande gamme d'entrée

Vue d'ensemble
Le PI3302-00-LGIZ fait partie de la famille de régulateurs Buck ZVS de Vicor. Il est proposé en boîtier compact 10 x 14 LGA-SIP et conçu pour une régulation buck à haute efficacité sur de larges plages d'entrée et de sortie, adapté aux applications de conversion DC-DC régulée.

Résumé

• Tension d'entrée : 24 V (les variantes et la famille prennent en charge de larges plages d'entrée)
• Tension de sortie : 5 V
• Courant de sortie maximal : 10 A
• Boîtier / Format : 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm)

Caractéristiques produit

• Large plage de fonctionnement
• Optimisé pour 12 Vin (8–18 V) et Wide Vin (8–36 V)
• Large plage de Vout (1–16 V)
• Support -40°C pour modèles LGIZ (-55°C pour variantes LGMZ)
• Utilisation simple ; temps de développement réduit avec peu de composants externes
• Compensation interne limitant le nombre de composants externes
• Configuration standard sans réglages de conception supplémentaires
• Haute efficacité : >96% pic (24 Vin à 12 Vout)
• >95% pic (12 Vin à 5 Vout)
• Efficacité élevée en charge légère et pleine charge
• Jeu de fonctionnalités flexible : synchronisation de fréquence, soft-start et tracking réglables par l'utilisateur
• Plateforme d'emballage haute densité commune et topologie HV ZVS‑Buck
• Capacité de la famille jusqu'à plage d'entrée 36–60 V
• Réponse transitoire très rapide
• Fonctionnement en tension constante ou courant constant
• Amplificateur d'erreur courant constant et référence
• Parallélisation et partage de courant par fil unique ; intercalage en deux phases
• Protections : OVLO/UVLO d'entrée, OVP de sortie, protection contre la surtempérature (OTP)

Tarification (MSRP)
Quantité | MSRP (USD)
10+ | 15.69
25+ | 14.32
100+ | 13.43

Production et informations de commande
Référence : PI3302-00-LGIZ
Délai de livraison : 28 semaines
Quantité minimum de commande : 10

Stock distributeurs (instantané)
Digi-Key : 1033 unités disponibles
Avnet : 500 unités disponibles
Arrow : 0 unités disponibles
Mouser : 0 unités disponibles

Documents de référence disponibles
Fiche technique, white papers, guide utilisateur pour la carte d'évaluation, notes d'application et dessins mécaniques sont disponibles pour cette famille de produits (références sur la page produit).

Caractéristiques / spécifications techniques

• Référence : PI3302-00-LGIZ
• Famille de produits : ZVS Buck Regulator (PI33xx)
• Série : PI33xx
• Tension d'entrée (exemple) : 24 V
• Tension de sortie (exemple) : 5 V
• Courant de sortie max : 10 A
• Boîtier : 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm)
• Température de fonctionnement : -40°C (LGIZ), -55°C (LGMZ)
• Montage : LGA SiP
• Plage de grade produit : T = -40°C à 125°C
• Protections : OVLO/UVLO, OVP, OTP
• Modes fonctionnels : tension constante ou courant constant ; parallélisation et partage de courant ; intercalage en deux phases
• Points clés : synchronisation de fréquence, soft-start réglable, compensation interne, réponse transitoire très rapide
• Délai : 28 semaines (tel qu'indiqué)
• Quantité minimum : 10
• Tarifs MSRP : 10+ = $15.69 ; 25+ = $14.32 ; 100+ = $13.43
