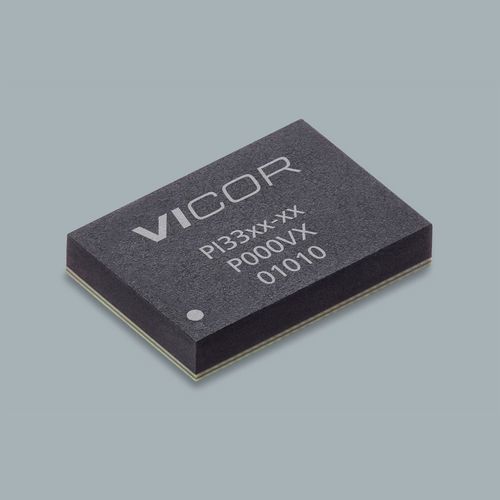

Convertisseur DC/DC régulé ZVS

non-isoléSIPpour équipement de télécommunications

Présentation
Le PI3325-00-LGIZ est un régulateur abaisseur ZVS (Zero-Voltage Switching) de la famille PI33xx, conçu pour la conversion d'énergie haute densité. Configuration d'exemple : entrée 24 V, sortie 5 V, courant de sortie maximal 20 A. Boîtier : 10x14 LGA-SIP (14,0 x 10,0 x 2,56 mm). Délai de livraison : 28 semaines. Quantité minimum de commande : 1.

Caractéristiques produit

• Plages d'exploitation larges pour Vin et Vout (Vout 1–16 V pris en charge)
• Variantes Vin optimisées (12 Vin optimisé 8–18 V et Vin large 8–36 V); la famille couvre également des plages HV plus élevées
• Haute efficacité de crête (>96% crête 24 Vin → 12 Vout; >95% crête 12 Vin → 5 Vout)
• Compensation interne : peu de composants externes requis pour un développement rapide
• Synchronisation de fréquence ; démarrage progressif réglable et suivi utilisateur
• Fonctionnement en tension constante ou courant constant avec amplificateur d'erreur et référence dédiés
• Parallélisation et partage de courant en simple fil ; intercalage biphasé
• Réponse transitoire très rapide et protections standard : OVLO/UVLO, OVP, OTP
• Plateforme d'emballage haute densité commune

Prix (MSRP)
Quantity | MSRP
1+ | $28.04
10+ | $22.28
25+ | $20.33
100+ | $19.07

Carte d'évaluation et documents associés
Carte d'évaluation : PI3325-00-EVAL1. Datasheet, guide d'utilisation et notes d'application disponibles pour la famille PI33xx afin d'accompagner l'intégration et l'évaluation.

Spécifications techniques

• Référence : PI3325-00-LGIZ
• Famille : ZVS Buck Regulator (PI33xx)
• Tension d'entrée (exemple) : 24 V (la famille prend en charge plusieurs plages Vin)
• Tension de sortie (exemple) : 5 V (support Vout 1–16 V)
• Courant de sortie maximal : 20 A
• Boîtier : 10x14 LGA-SIP (14,0 x 10,0 x 2,56 mm)
• Température de fonctionnement (LGIZ) : -40°C à 120°C
• Délai de livraison : 28 semaines ; Quantité minimum : 1
• Efficacité de crête : >96% (24 Vin → 12 Vout) ; >95% (12 Vin → 5 Vout)
• Protections : OVLO/UVLO, OVP, OTP
• Fonctionnalités clés : synchronisation de fréquence, démarrage progressif réglable & suivi, parallélisation et partage de courant, intercalage biphasé
