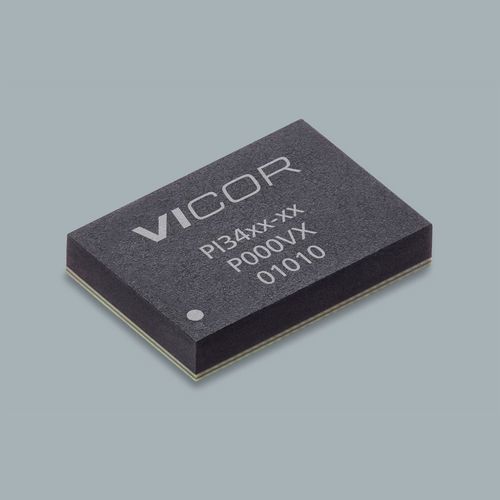

Convertisseur DC/DC régulé PI3302-03-LGIZ

non-isoléSIPpour équipement de télécommunications

Présentation
Le PI3302-03-LGIZ est un régulateur ZVS Buck de la famille PI33/34xx, conçu pour la conversion d'énergie à haute densité dans des applications industrielles. Il intègre une topologie HV ZVS-Buck à haut rendement dans un boîtier compact 10x14 LGA-SIP et offre des plages d'entrée et de sortie larges pour une intégration flexible.

Caractéristiques produit

• Large plage de fonctionnement avec options 12 Vin optimisé (8–18 V) et Wide Vin (8–36 V)
• Large plage de Vout : 1–16 V, affiché typiquement à 5 V
• Rendement élevé : >96% pic (24 Vin → 12 Vout), >95% pic (12 Vin → 5 Vout)
• Classes de température : -40°C (LGIZ) et -55°C (LGMZ)
• Intégration simplifiée : compensation interne et peu de composants externes
• Ensemble de fonctions flexible : synchronisation de fréquence, soft-start et tracking ajustables, fonctionnement CV ou CC
• Possibilité de fonctionnement en parallèle et partage de courant mono-fil ; intercalage deux phases pour réduire les ondulations
• Réponse transitoire très rapide et packaging haute densité pour modules compacts
• Protections : OVLO/UVLO, OVP, OTP

Conditionnement / mécanique
Boîtier 10 x 14 LGA-SIP ; dimensions nominales 14,0 x 10,0 x 2,56 mm (0,5512 x 0,3937 x 0,1001 in).

Prix (MSRP)
10+ — $16.76
25+ — $15.29
100+ — $14.34

Documents et ressources (disponibles)
Fiche technique ; Guide utilisateur de la carte d'évaluation ; Notes d'application (consignes d'assemblage) ; Livres blancs sur les régulateurs ZVS ; Schémas mécaniques ; Fichiers de conception de la carte d'évaluation.

Caractéristiques / spécifications techniques

• Référence : PI3302-03-LGIZ
• Famille : ZVS Buck Regulator (PI33/34xx)
• Tension d'entrée exemple : 24 V (série supporte 8–36 V ; certaines variantes 36–60 V)
• Tension de sortie typique : 5 V (plage 1–16 V)
• Courant de sortie max : 15 A
• Boîtier : 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm)
• Température de fonctionnement : -40°C (LGIZ) ; option LGMZ jusqu'à -55°C
• Rendement : >96% pic (24 Vin → 12 Vout) ; >95% pic (12 Vin → 5 Vout)
• Topologie : ZVS-Buck haute tension à haut rendement
• Fonctions : sync de fréquence, soft-start & tracking réglables, mode CV/CC, partage de courant, intercalage deux phases
• Protections : OVLO/UVLO, OVP, OTP
• Délai typique : 28 semaines
• Quantité minimum de commande : 10
