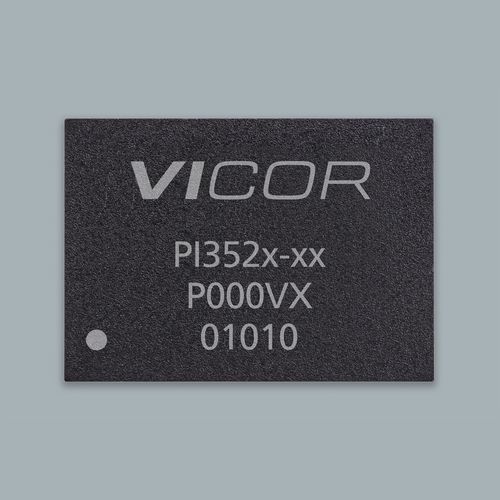

Convertisseur DC/DC régulé ZVS

non-isoléSIPpour équipement de télécommunications

Présentation
Référence : PI3525-00-LGIZ. Famille de produit : Régulateur Buck ZVS. Configuration typique affichée : 48 Vin / 5 Vout (voir les spécifications pour les plages complètes). Boîtier : 10 x 14 LGA‑SIP (14,0 x 10,0 x 2,56 mm). Carte d'évaluation : PI3525-00-EVAL1 disponible.

Caractéristiques principales

• Plages d'entrée : exemple 48 Vin ; variantes supportant 36–60 V et 30–60 V
• Large plage de sortie : 2,2–14 V (exemple page : 5 V)
• Grades de température : LGIZ -40°C ; variantes LGMZ jusqu'à -55°C
• Boîtier compact 10 x 14 LGA‑SIP ; option 10 x 10 LGA dans la famille
• Topologie HV ZVS‑Buck à haut rendement ; pic >96 % à 48 Vin
• Réponse transitoire très rapide et bonnes efficacités en charge faible et pleine charge
• Compensation interne réduisant le nombre de composants externes
• Synchronisation de fréquence, soft‑start et suivi réglables par l'utilisateur
• Fonctionnement en tension constante ou courant constant avec amplificateur d'erreur et référence dédiés
• Possibilités de mise en parallèle avec partage de courant mono‑fil et option d'intercalage biphasé
• Protections : OVLO/UVLO en entrée, OVP en sortie, protection contre la surtempérature (OTP)

Tarification (MSRP)
Quantity | MSRP (par pièce)
1+ | $29.01
10+ | $23.05
25+ | $21.03
100+ | $19.73

Documents de référence

• Data Sheet (série PI352x)
• White Papers : implémentation ZVS et ZVS Buck haute performance
• Application Note AN:303 — consignes d'assemblage pour boîtiers 10×10 et 10×14 LGA/BGA
• User Guide UG:307 pour la carte d'évaluation PI352x-0x-EVAL1
• Fichiers de conception de la carte d'évaluation (PI352x-xx-EVAL)
• Dessin d'ensemble produit et fichiers mécaniques CAD (CAD/DFX/PDF fournis par le fabricant)

Informations commerciales / logistiques
Exemple de délai : 28 weeks. Quantité minimale de commande : 1. Stocks distributeurs (exemples) : Digi‑Key : 1430 ; Avnet : 292 ; Mouser : 202 ; Arrow : 0.

Caractéristiques techniques

• Référence : PI3525-00-LGIZ
• Famille : Régulateur Buck ZVS
• Entrée nominale exemple : 48 V (plages supportées 36–60 V ou 30–60 V selon variante)
• Sortie exemple : 5 V (plage Vout 2,2–14 V)
• Courant de sortie max : 20 A
• Boîtier : 10 x 14 LGA‑SIP ; option 10 x 10 LGA dans la famille
• Dimensions : 14,0 x 10,0 x 2,56 mm
• Topologie : HV ZVS‑Buck
• Efficacité pic : >96 % à 48 Vin
• Réponse transitoire : très rapide
• Modes de fonctionnement : tension constante ou courant constant
• Partage de courant : mise en parallèle et partage mono‑fil supportés
• Intercalage : option d'intercalage deux phases
• Protections : OVLO/UVLO, OVP, OTP
• Commandes / fonctions : synchronisation de fréquence, soft‑start / suivi réglables, compensation interne
• Grade de température affiché : T = -40°C à 120°C (LGIZ indiqué -40°C ; LGMZ jusqu'à -55°C le cas échéant)
• Carte d'évaluation : PI3525-00-EVAL1 (guide utilisateur disponible)
