Convertisseur DC/DC régulé ZVS

non-isoléSIPà grande gamme d'entrée

Produit

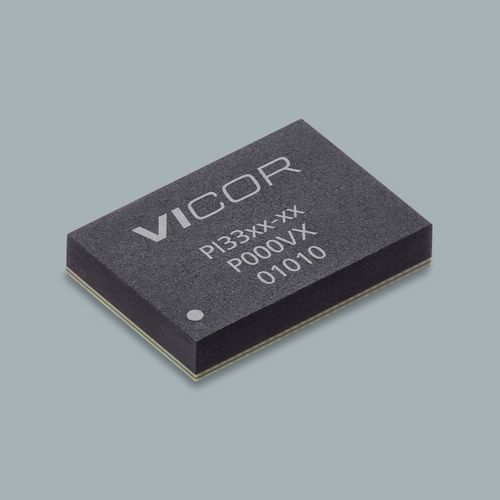

PI3301-00-LGIZ Régulateur Buck ZVS, appartenant à la famille ZVS Buck Regulator. Boîtier 10x14 LGA-SiP. Entrée optimisée pour 24 V ; sortie 3,3 V ; courant de sortie maximal 10 A.

Présentation
Régulateur abaisseur ZVS (Zero-Voltage Switching) haute efficacité en boîtier compact 10x14 LGA-SiP. Conçu pour un développement rapide avec compensation interne et peu de composants externes. Supporte le parallélisme, le partage de courant, les fonctions synchrones et intègre des protections pour une utilisation industrielle fiable.

Principaux éléments

• Référence : PI3301-00-LGIZ
• Famille de produits : ZVS Buck Regulator
• Tension d'entrée typique (exemple sur la page) : 24 V
• Tension de sortie typique (exemple sur la page) : 3,3 V
• Courant de sortie maximal : 10 A
• Boîtier / Montage : 10x14 LGA-SiP (LGA SiP)
• Dimensions typiques : 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm
• Délai de livraison affiché : 28 weeks
• Quantité minimale affichée : 10

Caractéristiques du produit

• Large plage de fonctionnement
• Optimisé pour 12 Vin (8–18 V) et option wide Vin (8–36 V)
• Large plage de Vout (1–16 V)
• Gamme de température : -40°C (modèles LGIZ) ; -55°C (modèles LGMZ)
• Compensation interne — peu de composants externes ; développement rapide
• Pas de réglage supplémentaire requis pour une utilisation de base
• Haute efficacité : >96% crête (24 Vin vers 12 Vout) ; >95% crête (12 Vin vers 5 Vout)
• Bon rendement en charge légère et pleine charge
• Synchronisation de fréquence ; démarrage progressif réglable et suivi
• Plateforme d'emballage haute densité et topologie HV ZVS-Buck
• Très bonne réponse en transitoire
• Mode tension constante ou courant constant ; amplificateur d'erreur courant et référence
• Parallélisation et partage de courant sur fil unique ; intercalage en deux phases
• Protections : OVLO/UVLO entrée, OVP sortie, protection contre la surchauffe (OTP)

Prix (MSRP affiché sur la page)
Quantity | MSRP
10+ | $16.31
25+ | $14.88
100+ | $13.96

Carte d'évaluation et ressources
Référence carte d'évaluation : PI3301-00-EVAL1. Documents de référence disponibles sur la page produit : datasheet (ds_pi33xx), white paper Zero-Voltage Switching, white paper High-Performance ZVS Buck Regulator, AN:303 guide d'assemblage pour boîtiers LGA/BGA PI33/PI34, et guide utilisateur de la carte d'évaluation PI33xx.

Spécifications techniques

• Référence : PI3301-00-LGIZ
• Famille : ZVS Buck Regulator
• Tension d'entrée typique : 24 V
• Tension de sortie typique : 3,3 V
• Courant de sortie maximal : 10 A
• Boîtier : 10x14 LGA-SiP
• Dimensions : 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm
• Gamme de température : T = -40°C à 125°C (page)
• Style de montage : LGA SiP
• Délai de livraison : 28 weeks (tel qu'affiché)
• Quantité minimale : 10 (tel qu'affiché)
• Exemples de MSRP : 10+ $16.31 ; 25+ $14.88 ; 100+ $13.96
• Carte d'évaluation : PI3301-00-EVAL1
