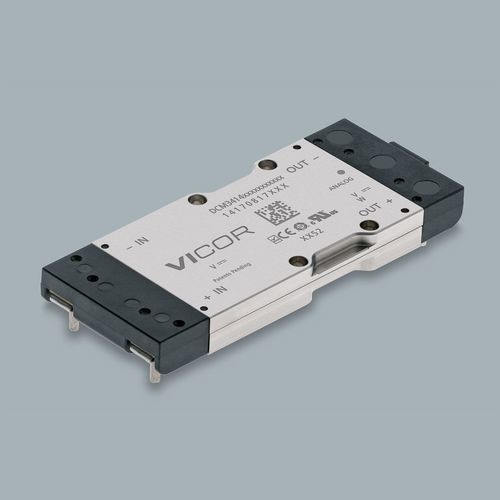

Convertisseur DC/DC à haute densité de puissance DCM3414B50M13C2M05

réguléisolémonté sur châssis

Présentation du produit
Le DCM® DCM3414B50M13C2M05 est un module convertisseur DC-DC isolé et régulé en boîtier 3414 VIA. Il fournit une sortie nominale de 12 V à partir d'une entrée 28 V, jusqu'à 320 W de puissance, avec protections intégrées et filtrage EMI/transitoire. Dimensions : 85,93 x 35,54 x 9,4 mm (3,38 x 1,4 x 0,37 in).

Caractéristiques électriques principales

• Tension d'entrée : 28 V
• Tension de sortie nominale : 12 V
• Puissance de sortie : 320 W

Fonctionnalités du produit

• Protection contre les surtensions de sortie
• Haute efficacité et forte densité de puissance
• Boîtier robuste adapté aux environnements sévères
• Filtrage EMI et transitoire intégré
• Verrouillage en cas de sous-tension d'entrée
• Protection contre la surtempérature
• Options de montage sur châssis ou PCB (VIA)

Options mécaniques / de montage

• Boîtier 3414 VIA (trou traversant)
• Styles de montage : Board Mount Short Pin (sélectionné), Board Mount Long Pin, Chassis Mount

Configuration / informations de commande

• Quantité minimale de commande : 1
• Délai : 40 semaines
• Options de grade produit : T (−40°C à 125°C), C (−20°C à 125°C), M (−55°C à 125°C)
• Option d'interface de contrôle : analogique (option communication disponible)

Tarification (MSRP)
Quantité | MSRP (USD)
1+ | $935.82
10+ | $743.51
25+ | $678.47
100+ | $636.36

Disponibilité chez les distributeurs (snapshot)

• Mouser : 2
• Arrow : 0
• Avnet : 0
• Digi-Key : 0

Documents de référence & ressources

• Fiche technique disponible pour la famille DCM3414
• Notes d'application pour usage simple/parallel, régulation haute précision et gestion thermique
• Guides de soudure pour montage PCB VIA et dessins mécaniques
• Homologations de sécurité : cURus, cTUVus, CE (LVD), certificat CB

Caractéristiques / spécifications techniques

• Référence : DCM3414B50M13C2M05
• Série : DCM3414 (DCM® DC-DC Converter Module)
• Tension d'entrée : 28 V
• Tension de sortie nominale : 12 V
• Puissance de sortie : 320 W
• Boîtier : 3414 VIA
• Dimensions : 85,93 x 35,54 x 9,4 mm (3,38 x 1,4 x 0,37 in)
• Options de montage : PCB (long/short pin) ou châssis
• Grades produit : M (−55°C à 125°C), T (−40°C à 125°C), C (−20°C à 125°C)
• Quantité minimale : 1
• Délai : 40 semaines
• MSRP (1+) : 935.82 USD
