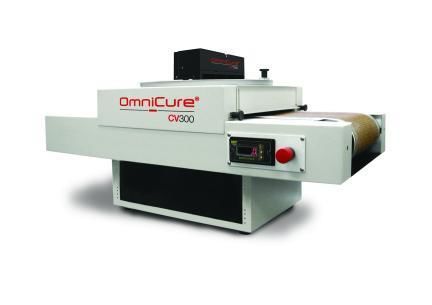

Convoyeur à bande grillagée OmniCure CV300

à bandelinéairepour la manutention

Aperçu
Le OmniCure CV300 est un convoyeur polyvalent conçu pour compléter les systèmes de polymérisation UV LED haute puissance de la série OmniCure AC. Il est adapté aux applications de production, de laboratoire et de R&D. Le CV300 peut accueillir des substrats jusqu'à 310 mm (12,2") de large sur sa courroie en fibre de verre à maillage ouvert revêtue Teflon®, avec une zone de polymérisation effective allant jusqu'à 300 mm (12") selon le système LED OmniCure utilisé.

Conception et fonctionnement
La conception de montage du CV300 permet plusieurs configurations des têtes LED de la série OmniCure AC. Les modules LED peuvent être positionnés perpendiculairement au sens de déplacement de la courroie ou orientés par paliers de 15° vers une position parallèle. La vitesse de la courroie est réglable de 1 m/min (3 ft/min) à 14,5 m/min (48 ft/min) par paliers de 0,3 m/min (1 ft/min) via un afficheur numérique. Les dispositifs de sécurité comprennent des protections lumineuses, un arrêt d'urgence (e-stop) et un verrouillage (interlock) coupant la tête LED lorsque la courroie est arrêtée.

Caractéristiques

• Courroie en fibre de verre à maillage ouvert 305 mm (12") revêtue Teflon® : adaptée à divers substrats
• Vitesses réglables de 1 à 14,5 m/min (3–48 ft/min) par paliers de 0,3 m/min : contrôle précis du processus
• Réglage en hauteur de 30 mm à 60 mm par paliers de 10 mm : adaptation aux pièces volumineuses et aux distances de travail variables
• Système de montage rotatif : permet d'aligner les têtes LED perpendiculairement au sens de la courroie pour couvrir une plus grande largeur
• Système de montage rotatif : permet d'aligner les têtes LED parallèlement au sens de la courroie pour maximiser la dose sur des pièces plus petites à vitesse élevée

Spécifications (table)
Dimensions totales (LxPxH) : 1070 mm (42,2") x 540 mm (21,2") x 440 mm (17,3")
Largeur de la courroie : 305 mm (12") courroie en maillage ouvert revêtue Teflon®
Dégagement : 385 mm
Vitesse de la courroie : 1 m/min à 14,5 m/min (3 ft/min à 48 ft/min)
Réglage de hauteur : 30 mm à 60 mm par paliers de 10 mm
Réglage de l'angle de la tête : 0 à 90 degrés par paliers de 15 degrés par rapport au sens de déplacement de la courroie
Poids : 34 kg (74 lbs)
Alimentation électrique : 100-240 V AC, 50/60 Hz, monophasé
Commandes : marche, réglage de la vitesse, LED on

Documentation
Brochure et documents de garantie disponibles pour le OmniCure CV300 (documentation produit et détails de garantie).

Caractéristiques techniques

• Dimensions totales (LxPxH) : 1070 mm (42,2") x 540 mm (21,2") x 440 mm (17,3")
• Largeur de la courroie : 305 mm (12") courroie en maillage ouvert revêtue Teflon®
• Dégagement : 385 mm
• Vitesse de la courroie : 1 m/min à 14,5 m/min (3 ft/min à 48 ft/min)
• Incrément de vitesse : 0,3 m/min (1 ft/min)
• Réglage de hauteur : 30 mm à 60 mm par paliers de 10 mm
• Réglage de l'angle de la tête : 0 à 90 degrés par paliers de 15 degrés
• Poids : 34 kg (74 lbs)
• Alimentation : 100-240 V AC, 50/60 Hz, monophasé
• Commandes : marche, réglage de la vitesse, LED on
• Dispositifs de sécurité : protections lumineuses, arrêt d'urgence (e-stop), interlock pour couper la tête LED lorsque la courroie est arrêtée
