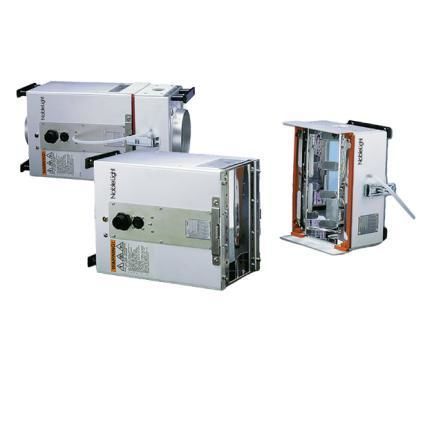

Système de polymérisation par UV DRF series

à micro-ondesen lignepour revêtement

Présentation
La DRF Series regroupe des systèmes de polymérisation UV conçus pour la production de fibres optiques et de câbles. Les modèles incluent DRF F6 (6 pouces) et DRF F10T (10 pouces). Les systèmes utilisent des lampes sans électrode alimentées par micro‑ondes associées à un réflecteur elliptique secondaire pour délivrer une irradiance UV focalisée et intense, assurant un durcissement rapide et homogène des revêtements de protection, encres de coloration et polymères de matrice en ruban.

Spécifications

• Options d’ampoules sans électrode avec plusieurs profils spectraux
• Modules lampe : 6 pouces (F6) et 10 pouces (F10T) ; niveaux de puissance sélectionnables
• Alimentation électrique assortie au module lampe
• Protection lumineuse et boîtier avec réflecteur elliptique secondaire (F6 ou F10T), enceinte à tube en quartz scellé, raccordements azote en option
• Souffleries optionnelles pour refroidissement par air adapté

Fonctionnalités

• Lampe électrodeless alimentée par micro‑ondes pour stabilité spectrale et démarrage rapide
• Réflecteur secondaire breveté produisant une forte irradiance UV par watt
• Conception modulaire des boîtiers et alimentations facilitant maintenance et remplacement
• Alimentations pouvant être groupées pour simplifier le pilotage électrique et les interconnexions pré‑câblées
• Ampoules interchangeables pour adapter l’énergie émise à la réponse photochimique
• Système de montage avec alignement facile en option pour assurer un réalignement reproductible

Applications

• Durcissement des revêtements de protection (buffer coatings) pour fibres optiques
• Encres de coloration pour fibre et câble
• Polymères de matrice en ruban
• Marquage de câble et processus sur câbles de petit diamètre

Informations complémentaires
La DRF Series est optimisée pour le polymérisation UV en continu à haute vitesse dans la fabrication de fibres optiques. Les lampes sans électrode atteignent leur puissance maximale en quelques secondes et offrent une sortie spectrale stable en fonctionnement continu. La fibre traverse un tube en quartz scellé positionné au foyer secondaire du réflecteur elliptique pour assurer une exposition complète de la surface et limiter les radiations parasites.

Puissance et configurations
Configurations disponibles depuis des modules compacts d’environ 1,8 kW (ex. F300S) jusqu’à des systèmes haute puissance de 6 kW (ex. F600, LightHammer® 10H Mark II / LightHammer 10 Mark III). Certains systèmes proposent des plages de sortie sélectionnables ou variables (par ex. 35 %–100 %). Les installations multi‑lampes permettent d’activer/désactiver les lampes individuellement pour adapter l’énergie de polymérisation à la vitesse de ligne ou à l’épaisseur du revêtement.

Installation et refroidissement
La DRF Series utilise un système d’air pulsé push–pull avec ventilateurs en pression positive et négative. Le tube en quartz scellé est isolé par un joint Teflon® ; les boîtiers comportent des plaques terminales pour le montage de raccords. Les lampes peuvent être montées dans n’importe quelle orientation ; des kits d’alignement et des options d’observation sans outil (F10T2) facilitent la maintenance et le contrôle du procédé.

Consignes et sécurité
Les lampes contiennent du mercure. Manipuler et éliminer conformément aux réglementations locales, nationales et fédérales applicables.

Caractéristiques techniques

• Technologie de lampe sans électrode alimentée par micro‑ondes pour cohérence spectrale et démarrage rapide
• Réflecteur elliptique secondaire pour une irradiance UV concentrée
• Modules lampe 6 pouces (F6) et 10 pouces (F10T) avec alimentations assorties
• Enceinte à tube en quartz scellé avec options de raccords azote et isolation par joint Teflon®
• Souffleries optionnelles pour refroidissement ; alimentations et boîtiers modulaires pour flexibilité
• Multiples profils spectraux d’ampoules et options de réflecteurs (dont R500 plein spectre et réflecteurs dichroïques)
• Plage de puissance prise en charge : ~1,8 kW à 6 kW ; configurations à sortie sélectionnable/variable
