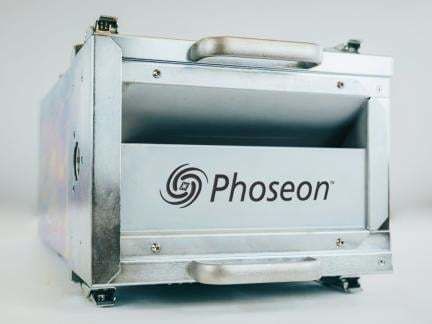

Système de polymérisation à LED UV Phoseon F series

par UVpour revêtementhaute performance

Présentation du produit
Le système de durcissement UV LED pour fibres Phoseon de 8e génération assure une exposition UV circumferentielle pour le durcissement des revêtements sur fibres de verre. Il associe une source LED UV optimisée pour fibres à un réflecteur breveté en trois parties afin d'augmenter l'irradiance au niveau de la fibre et d'accélérer les cadences de production.

Description détaillée
Le système intègre un émetteur LED UV à haute intensité et une unité de réflecteur pour fibres (FRU) qui dirige l'énergie UV autour de toute la circonférence de la fibre. La source LED UV et la FRU sont logées dans une enceinte IP52 pour protéger contre les éclaboussures. La version air-cooled FJ228 intègre les technologies WhisperCure™ et TargetCure™ pour un contrôle de sortie et un fonctionnement discret ; les variantes water-cooled FP300 offrent une irradiance de crête et une capacité de refroidissement supérieures. La FRU permet le montage d'un système de surveillance de l'irradiance, et l'enceinte comprend une fixation intégrée pour un retrofit sur tours existantes.

Caractéristiques

• Irradiance de crête : jusqu'à 30 W/cm²
• Refroidissement : configurations air-cooled ou water-cooled
• Réflecteur en trois parties augmentant l'irradiance à la fibre pour des vitesses de process accrues
• Énergie UV concentrée en cylindre étroit autour de la fibre
• Durcissement ultra-rapide adapté au traitement continu des fibres
• Enceinte IP52 protégeant le système des éclaboussures

Applications

• Durcissement des revêtements pour fibres optiques
• Traitement de fils électriques et fils structurels
• Tissus techniques et textiles intelligents

Spécifications
Longueur d'onde — FJ228 : 365 nm ; 385, 395 nm — FP300 : 365 nm ; 395 nm
Irradiance de crête — FJ228 : 10 W/cm² ; 25 W/cm² — FP300 : 12 W/cm² ; 30 W/cm²
Fenêtre émissive (mm) — FJ228 : 225 x 20 — FP300 : 225 x 20
Alimentation 48V (max) — FJ228 : 1000 W / 25 A ; 2064 W / 43 A — FP300 : 1500 W / 32 A ; 1920 W / 40 A
Capacité de refroidissement (typ.) — FP300 : 1233 W
Capacité de refroidissement (max) — FP300 : 1425 W
Débit d'eau (min) — FP300 : 6 LPM
Perte de charge (typ.) — FP300 : 0.19 Bar

Caractéristiques / Spécifications techniques

• Famille de modèles : Phoseon Fiber Curing System (8e génération)
• Indice de protection : enceinte IP52 (protection contre les éclaboussures)
• Technologies intégrées : WhisperCure™ et TargetCure™
• Fixations : FRU prévu pour montage de surveillance d'irradiance ; enceinte avec accessoires intégrés pour retrofit
• Options de refroidissement : configurations air-cooled ou water-cooled
• Irradiance maximale : jusqu'à 30 W/cm² (selon modèle/variante)
• Fenêtre émissive : 225 x 20 mm
• Débit d'eau minimal pour variantes water-cooled : 6 LPM
• Perte de charge typique (variantes water-cooled) : 0.19 Bar
