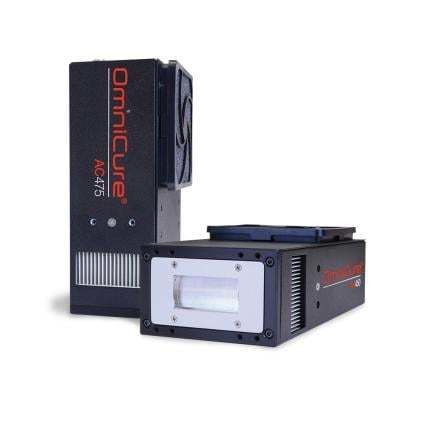

Système de polymérisation par UV OmniCure® AC4 series

à LED UVpour revêtementrefroidi par air

Présentation du produit
La série OmniCure® AC4, système de polymérisation UV LED refroidi par air (modèles AC450, AC450P, AC475, AC475P), associe des LED à haute puissance et des optiques sur‑mesure pour fournir une irradiance de crête supérieure à 8 W/cm2 avec une excellente uniformité longitudinale sur des zones de polymérisation de 50–75 mm. Un procédé breveté d'adressage individuel des modules LED garantit une sortie homogène sur l'ensemble de la zone, permettant le durcissement uniforme de pièces plus larges ou multiples pour augmenter le débit et réduire les coûts d'exploitation.

Contrôle et fiabilité du système
La série AC4 offre un contrôle précis de l'irradiance UV et du temps d'exposition afin d'assurer la dose énergétique correcte à la longueur d'onde choisie pour un durcissement reproductible. Les commandes PLC intégrées, la surveillance intelligente, les ports I/O et la possibilité d'exploitation à distance facilitent l'intégration et réduisent les arrêts de production.

Caractéristiques

• Irradiance de crête > 8 W/cm2 pour un durcissement rapide des adhésifs, revêtements et encres
• Optiques frontales personnalisées pour obtenir une irradiance élevée à des distances de travail plus longues
• Procédé breveté d'adressage des modules LED pour une uniformité longitudinale supérieure
• Disponible en 365 nm et 395 nm pour s'adapter aux adhésifs, revêtements, encres et substrats
• Conception refroidie par air : intégration simple sans refroidisseurs externes ni extraction d'ozone
• I/O et intégration PLC pour automatisation et contrôle à distance
• Modules LED hautement efficaces : consommation électrique réduite par rapport aux lampes à arc
• Encombrement compact : intégration facile dans postes de travail ou cellules de production
• Durée de vie typique > 20 000 heures, garantie LED 2 ans ou 10 000 heures de service
• Longueur d'onde étroite des LED : durcissement à plus basse température et meilleurs rendements par rapport aux lampes à arc

Spécifications (tableau)
Remarque : valeurs indiquées pour AC450 (365 nm / 395 nm) et AC475 (365 nm / 395 nm) le cas échéant.

• Série : OmniCure® AC4 (AC450, AC450P, AC475, AC475P)
• Zone optique active : AC450 – 50 x 25 mm ; AC475 – 75 x 25 mm
• Longueurs d'onde LED : 365 nm ± 5 nm, 395 nm ± 5 nm
• Irradiance de crête typique (W/cm2) — Distance de travail :
  • 1 mm : AC450 8.0 / 8.2 ; AC475 8.0 / 8.2
  • 10 mm : AC450 6.0 / 6.2 ; AC475 6.0 / 6.2
  • 20 mm : AC450 4.2 / 4.5 ; AC475 4.2 / 4.5
  • 30 mm : AC450 2.9 / 3.2 ; AC475 2.9 / 3.2
  • 40 mm : AC450 2.0 / 3.2 ; AC475 2.0 / 3.2
  • 50 mm : AC450 1.5 / 1.7 ; AC475 1.5 / 1.7
• Puissance optique : AC450 — 87 W (365 nm), 90 W (395 nm) ; AC475 — 130 W (365 nm), 135 W (395 nm)
• Consommation électrique : AC450 330 W ; AC475 480 W
• Uniformité longitudinale : meilleure que ±10 %
• Tension de fonctionnement : 48 V DC ±2 V
• Dimensions (L x l x H) : 110 x 68 x 190 mm ; Poids : 1,1 kg
• Refroidissement : air ; Niveau sonore : < 65 dBA (adaptation selon charge)
• Espérance de vie : > 20 000 heures (typique)
• Automatisation : commandes PLC intégrées, alarmes système et I/O pour intégration en usine
• Garantie LED : 2 ans ou 10 000 heures de service
• *Valeurs mesurées à 100 % d'intensité
