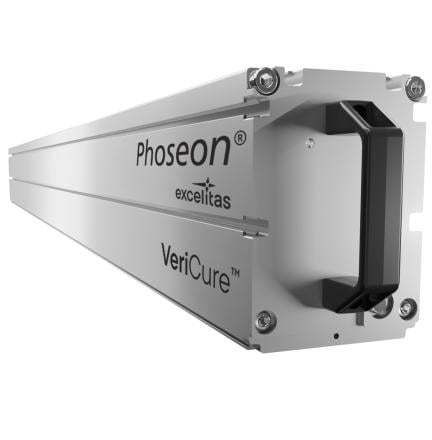

Système de polymérisation par UV VeriCure™

à LED UVà jet d'encrehaute performance

Présentation
Le système de durcissement UV LED refroidi par eau Phoseon VeriCure est une source UV grand format conçue pour les applications de revêtement industriel et d'impression à haute vitesse. Le système associe une matrice de diodes brevetée Semiconductor Light Matrix (SLM) et une architecture de refroidissement par eau performante pour fournir une puissance optique élevée, une dose constante et une uniformité optimale sur de larges fenêtres d'émission. Longueurs d'onde disponibles : 365 nm, 395 nm, 405 nm (385 nm sur demande). L'unité prend en charge l'intégration flexible et les protocoles de communication industriels standard.

Plateforme et niveaux de performance
La plateforme VeriCure propose deux niveaux de performance pour s'adapter au débit et au coût : le niveau Standard fournit 95 W par 25 mm avec segments de 75 mm contrôlables indépendamment ; le niveau Lite fournit 48 W par 25 mm avec segments de 150 mm contrôlables indépendamment. Les deux niveaux sont conçus pour les lignes industrielles de revêtement et d'impression où la dose, l'uniformité et la disponibilité sont critiques.

Caractéristiques

• Capacité de dose élevée pour augmenter la vitesse de ligne et améliorer la polymérisation sur des revêtements épais ou chargés.
• Uniformité optimisée via le contrôle SLM pour réduire la variabilité sur de larges substrats.
• Conception refroidie par eau pour une sortie optique stable et une durée de vie prolongée des LED en fonctionnement continu.
• Longueurs modulaires et contrôle par segments pour un dosage zoné et une intégration flexible.

Applications

• Revêtements pour bois et huiles pour parquet
• Encres jet d'encre pour décoration du bois et impression grand format
• Revêtements métalliques et revêtements fonctionnels
• Polymérisation d'adhésifs sensibles à la pression (PSA) et films de protection
• Stratifiés décoratifs et revêtements barrière

Spécifications techniques

• Modèles : 750 ; 900 ; 1050 ; 1200 ; 1350
• Longueur (mm) : 750 → 1024 ; 900 → 1174 ; 1050 → 1324 ; 1200 → 1474 ; 1350 → 1624
• Fenêtre d'émission (mm) : 750 × 20 ; 900 × 20 ; 1050 × 20 ; 1200 × 20 ; 1350 × 20
• Courant / Puissance d'entrée (±10%) : 750 → Standard : 60 A / 7,2 kW ; Lite : 30 A / 3,575 kW ; 900 → Standard : 72 A / 8,6 kW ; Lite : 36 A / 4,30 kW ; 1050 → Standard : 84 A / 10,1 kW ; Lite : 42 A / 5,00 kW ; 1200 → Standard : 96 A / 11,5 kW ; Lite : 48 A / 5,70 kW ; 1350 → Standard : 109 A / 13,1 kW ; Lite : 54 A / 6,40 kW
• Dose typique : Standard : 500 mJ/cm2 (@50 mm distance de travail, 50 m/min) ; Lite : 250 mJ/cm2 (@50 mm, 50 m/min) — pour tous les modèles
• Irradiance pic : Standard : 20 W/cm2 (@fenêtre) ; 6 W/cm2 (@30 mm DD). Lite : 10 W/cm2 (@fenêtre) ; 3 W/cm2 (@30 mm DD) — pour tous les modèles
• Longueurs d'onde (nm) : 365, 395, 405 (385 sur demande)
• Durée de vie attendue des LED : >60 000 h à L90
• Température maximale de fonctionnement : 40 °C
• Section standard (mm) : avec verre secondaire 147 L × 155 H (sans : 104 L × 147 H)
• Tension d'entrée (±5 VDC) : 120 VDC
