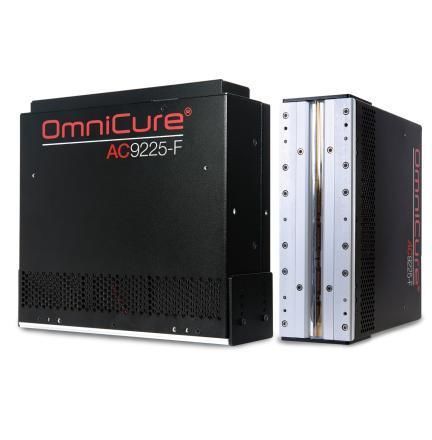

Système de polymérisation par UV AC9225-F

à LED UVrefroidi par air

Vue d'ensemble
La série OmniCure AC9225-F est un système de polymérisation UV LED conçu pour délivrer une irradiance élevée sur les composants fibre tout en simplifiant l'intégration et la maintenance. Doté d'une optique optimisée pour l'apport sur fibre et d'une fenêtre extérieure remplaçable, l'AC9225-F assure un refroidissement par air et une puissance évolutive adaptée aux lignes de production exigeantes. Jusqu'à 80 W/cm2 d'irradiance sur la fibre en configuration face-à-face standard permet d'augmenter la vitesse des procédés sans modifications d'intégration complexes.

Informations complémentaires
Par rapport aux systèmes à lampe à arc traditionnels, les systèmes de polymérisation UV LED OmniCure AC9225-F réduisent la consommation électrique jusqu'à 60 %, diminuant les coûts d'exploitation. Les LED offrent une durée de vie supérieure à 40 000 heures (L70) et ne nécessitent pas de pièces de remplacement régulières, ce qui réduit encore la maintenance. Deux variantes AC9225F-395 sont proposées selon les besoins de contrôle et de communication du système.

Spécifications (tableau)
AC9225-F
Longueurs d'onde crêtes : 395 nm +/- 5 nm
Zone optique active : 225 x 15 mm
Consommation électrique typique*: 900 W
Irradiance pic typique (W/cm2) : (non spécifié dans le tableau)
Distance de travail / Irradiance pic typique :
10 mm — 21,8
13 mm — 21,4
15 mm — 20,7
18 mm — 19,7
Uniformité longitudinale* : Meilleure que +/- 10 %
Tension d'alimentation : 48 V DC +/- 2 V
Dimensions (L x l x H) : 235 x 80 x 220 mm
Poids : 2,7 kg
Refroidissement : Air
Espérance de vie (L70) : >40 000 heures
Automatisation : Contrôles PLC intégrés
Garantie LED : 3 ans ou 20 000 heures de service
*À 100 % de l'intensité

Caractéristiques / spécifications techniques

• Model / Series: AC9225-F Series
• Peak wavelength: 395 nm ±5 nm
• Active optical area: 225 x 15 mm
• Typical power consumption: 900 W (at 100% intensity)
• Working distances and corresponding irradiance: 10 mm → 21.8 W/cm2; 13 mm → 21.4 W/cm2; 15 mm → 20.7 W/cm2; 18 mm → 19.7 W/cm2
• Longitudinal uniformity: Better than ±10%
• Operating voltage: 48 V DC ±2 V
• Dimensions: 235 x 80 x 220 mm
• Weight: 2.7 kg
• Cooling: Air (air-cooled)
• Life expectancy (L70): >40,000 hours
• Automation: Integrated PLC controls
• LED warranty: 3 years or 20,000 service hours
• Designed for fiber curing; replaceable outer window for simplified maintenance
• Energy efficiency: up to 60% lower electrical power consumption vs. arc lamp systems
