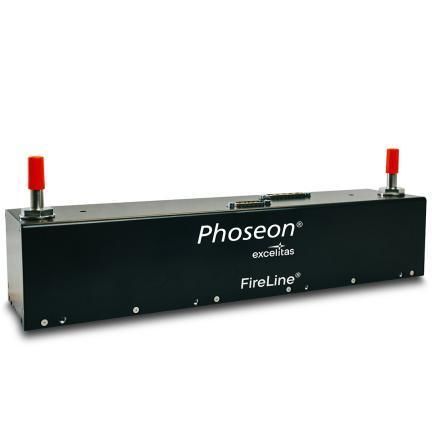

Système de polymérisation par UV FireLine FL400™

à LED UVavec convoyeur à bandeen ligne

Présentation produit
Le Phoseon FireLine FL400 est un système de polymérisation par UV LED, water‑cooled, conçu pour les applications industrielles exigeantes de l'impression, des revêtements et des colles sur web, convoyeur et surfaces de grande taille. Il propose des longueurs évolutives et une uniformité optique conçue pour des résultats constants en environnement de production.

Caractéristiques principales

• Conçu pour l'impression jet d'encre numérique, les revêtements et les adhésifs, y compris le polymérisation en ligne (web/convoyeur) et les grands domaines.
• Longueurs d'émission évolutives : 125×20 ; 150×20 ; 225×20 ; 250×20 ; 300×20 mm.
• Configurations de puissance crête jusqu'à 24 W/cm² ; options supplémentaires 16 W/cm², 12 W/cm² et 8 W/cm².
• Options de longueurs d'onde : 365 nm, 385 nm, 395 nm, 405 nm (selon configuration).
• Refroidissement par eau avec raccords droits ou cannelés ; capacité et débit du refroidisseur selon configuration.
• Joint de fenêtre renforcé pour limiter la contamination et maintenir l'uniformité optique.
• Boîtier conforme IP66 pour les environnements industriels sévères.
• Support Modbus TCP en option pour la surveillance à distance et l'échange de données à haute vitesse.

Documentation (titres uniquement)
Phoseon FireLine FL400 Datasheet (PDF)
Phoseon FireLine FL400 User Manual (PDF)
Modbus TCP Communication Protocols Technical Note (PDF)

Tableaux de spécifications
Table — Longueurs d'onde 385, 395, 405 nm — Irradiance crête : 24 W/cm² / 20 W/cm²
Fenêtre émettrice (mm) : 125x20 ; 150x20 ; 225x20 ; 250x20 ; 300x20
Puissance d'entrée 48V (max) @ 24 W/cm² : 125x20 = 1604 W ; 150x20 = 1925 W ; 225x20 = 2888 W ; 250x20 = 3209 W ; 300x20 = 3850 W
Courant d'entrée (A) @ 24 W/cm² : 33 A ; 40 A ; 60 A ; 67 A ; 80 A
Puissance d'entrée 48V (max) @ 20 W/cm² : 125x20 = 1514 W ; 150x20 = 1817 W ; 225x20 = 2726 W ; 250x20 = 3028 W ; 300x20 = 3634 W
Courant d'entrée (A) @ 20 W/cm² : 32 A ; 38 A ; 57 A ; 63 A ; 76 A
Capacité refroidisseur : 1315 W ; 1579 W ; 2368 W ; 2631 W ; 3157 W
Débit refroidisseur : 6 LPM ; 8 LPM ; 8 LPM ; 10 LPM ; 10 LPM
Chute de pression (typ.) : 0.16 Bar ; 0.31 Bar ; 0.38 Bar ; 0.61 Bar ; 0.62 Bar (2.4 psi ; 4.6 psi ; 5.5 psi ; 8.8 psi ; 9.1 psi)
Connecteur d'alimentation DC : 3W3 pour modules petits ; 5W5 pour modules grands

Table — Longueurs d'onde 385, 395, 405 nm — Irradiance crête : 16 W/cm² / 12 W/cm²
Fenêtre émettrice (mm) : 125x20 ; 150x20 ; 225x20 ; 250x20 ; 300x20
Puissance d'entrée 48V (max) @ 16 W/cm² : 125x20 = 1211 W ; 150x20 = 1454 W ; 225x20 = 2180 W ; 250x20 = 2423 W ; 300x20 = 2907 W
Courant d'entrée (A) @ 16 W/cm² : 25 A ; 30 A ; 45 A ; 50 A ; 61 A
Puissance d'entrée 48V (max) @ 12 W/cm² : 125x20 = 909 W ; 150x20 = 1090 W ; 225x20 = 1635 W ; 250x20 = 1817 W ; 300x20 = 2180 W
Courant d'entrée (A) @ 12 W/cm² : 19 A ; 23 A ; 34 A ; 38 A ; 45 A
Capacité refroidisseur : 993 W ; 1192 W ; 1788 W ; 1987 W ; 2384 W
Débit refroidisseur : 6 LPM ; 6 LPM ; 6 LPM ; 8 LPM ; 8 LPM
Chute de pression (typ.) : 0.16 Bar ; 0.18 Bar ; 0.21 Bar ; 0.39 Bar ; 0.40 Bar (2.4 psi ; 2.6 psi ; 3.1 psi ; 5.6 psi ; 5.8 psi)
Connecteur d'alimentation DC : 3W3 pour modules petits ; 5W5 pour modules grands

Table — Longueur d'onde 365 nm — Irradiance crête : 12 W/cm²
Fenêtre émettrice (mm) : 125x20 ; 150x20 ; 225x20 ; 250x20 ; 300x20
Puissance d'entrée 48V (max) : 125x20 = 909 W ; 150x20 = 1090 W ; 225x20 = 1635 W ; 250x20 = 1817 W ; 300x20 = 2180 W
Courant d'entrée (A) : 19 A ; 23 A ; 34 A ; 38 A ; 45 A
Capacité refroidisseur : 745 W ; 894 W ; 1341 W ; 1490 W ; 1788 W
Débit refroidisseur : 6 LPM ; 6 LPM ; 6 LPM ; 8 LPM ; 8 LPM
Chute de pression (typ.) : 0.16 Bar ; 0.18 Bar ; 0.21 Bar ; 0.39 Bar ; 0.40 Bar (2.4 psi ; 2.6 psi ; 3.1 psi ; 5.6 psi ; 5.8 psi)
Connecteur d'alimentation DC : 3W3 pour modules petits ; 5W5 pour modules grands

Applications

• Impression jet d'encre numérique, polymérisation UV sur web et convoyeur.
• Sérigraphie sur contenants, laquage de panneaux bois et autres processus industriels de grande surface.

Spécifications techniques

• Modèle : FireLine FL400™ (Phoseon)
• Options de longueur d'onde : 365 nm ; 385 nm ; 395 nm ; 405 nm
• Options d'irradiance crête : jusqu'à 24 W/cm² ; variantes 16 W/cm², 12 W/cm², 8 W/cm²
• Dimensions fenêtre émettrice : 125×20 mm ; 150×20 mm ; 225×20 mm ; 250×20 mm ; 300×20 mm
• Alimentation : 48 V nominal ; puissance d'entrée maximale variable selon configuration (≈ 909 W à 3850 W)
• Courant d'entrée : environ 19 A à 80 A selon configuration
• Capacité et débit du refroidisseur : environ 745 W à 3157 W ; débits 6–10 LPM
• Chute de pression typique : 0.16–0.62 Bar (≈2.4–9.1 psi)
• Types de connecteur DC : 3W3 et 5W5 selon taille du module
• Raccords de refroidissement : droits ou cannelés
• Joint de fenêtre renforcé pour protection contre la contamination
• Indice de protection : IP66
• Communications : Modbus TCP pris en charge pour accès et surveillance à distance
