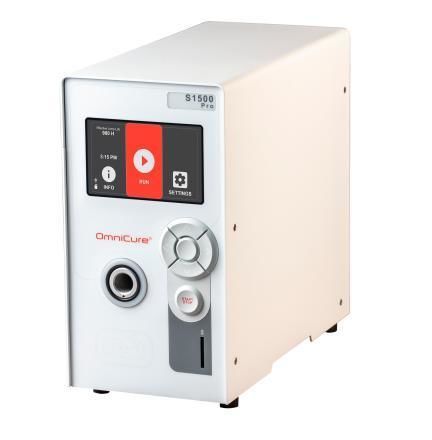

Système de polymérisation par UV OmniCure S1500 Pro®

haute performancede surfaceindustriel

Vue d'ensemble
OmniCure® S1500 Pro est un système de durcissement UV ponctuel conçu pour la production automatisée. Il offre un contrôle avancé, une fiabilité et une irradiance élevée adaptés au durcissement UV à haut débit des adhésifs et aux processus d'assemblage automatisés utilisés en microélectronique et optoélectronique.

Capacités clés

• Technologie propriétaire Intelli-Lamp® 2.0 pour surveiller les paramètres de fonctionnement de la lampe et optimiser sa durée de vie.
• StepCure® 2.0 permet des profils de durcissement multi‑phases personnalisables avec fonctionnalités d'automate (PLC) intégrées.
• Interface écran tactile LCD 4,3” pour une utilisation intuitive du système.
• Support Intelli-Tap NFC avec keycards pour contrôle des processus basé sur les rôles (cartes Admin et Supervisor).
• Filtres passe-bande optiques interchangeables par l'utilisateur (plusieurs filtres standard et options sur mesure) et lampe remplaçable sur site.
• Connectivité USB et prise en charge de carte SD pour transfert de profils et journaux, plus enregistrement des événements via Flight Recorder.
• Compatible avec guides lumineux liquides et fibres haute puissance et avec lampes standard et lampes pour cure de surface.
• Conception adaptée aux salles blanches avec zone dédiée de raccordement de conduit.

Interface écran tactile
L'écran LCD tactile haute résolution 4,3” offre un accès simple aux fonctions du système et une navigation facilitée des paramètres et des écrans de fonctionnement.

StepCure 2.0 avec capacité de contrôle PLC
Le logiciel StepCure 2.0 intégré permet de charger des profils de durcissement multi‑phases personnalisés et propose des fonctions d'automate basées sur le langage ladder pour faciliter l'intégration à l'automatisation et réduire les coûts d'automatisation.

Communication NFC Intelli-Tap
Les keycards NFC prennent en charge le contrôle des processus avec des rôles distincts Admin et Supervisor pour gérer les fonctionnalités et les exigences de processus.

Lampe et filtre optique remplaçables sur site
Le système peut être reconfiguré rapidement avec différents filtres passe-bande optiques ou types de lampe. Il détecte automatiquement les composants installés et ajuste les paramètres de fonctionnement en conséquence. Plusieurs choix de filtres et deux types de lampe sont pris en charge.

Compatibilité ascendante / intégration transparente
Conçu pour être compatible en remplacement direct de l'existant S1500 : conserve la lampe UV 200 W, fournissant des sorties jusqu'à 30 W/cm2 avec un spectre et une puissance optique similaires, permettant des mises à niveau sans impact sur les processus existants.

Documentation et support logiciel
Brochure et guide de démarrage rapide disponibles, et packages de mise à jour du firmware fournis pour la maintenance et les mises à jour du système.

REMARQUE
La lampe Hg contient du mercure. Assurez-vous d'éliminer conformément aux lois et réglementations applicables en matière d'élimination.

Caractéristiques techniques

• Électrique — Tension d'entrée nominale : 100-240VAC, 50/60Hz
• Électrique — Courant : 3,5A max à 120VAC ; 2,0A max à 240VAC
• Optique — Source lumineuse : Arc court à vapeur de mercure haute pression 200 Watts
• Optique — Durée de vie : 2000 heures (garanti) ; 3500-4000 heures typiques
• Optique — Puissance optique : Jusqu'à 30 W/cm2
• Physique — Dimensions (H x L x P) : 268 x 139 x 289 mm (10.54 x 5.45 x 11.38 in)
• Physique — Dimensions avec adaptateur PLC externe (H x L x P) : 268 x 139 x 358 mm (10.54 x 5.45 x 14.10 in)
• Physique — Poids : 5 kg (11 lbs)
• Fonctionnement — Température de fonctionnement nominale : 15°C à 40°C
• Garantie — Système : 1 an
• Garantie — Lampe : 2000 heures
