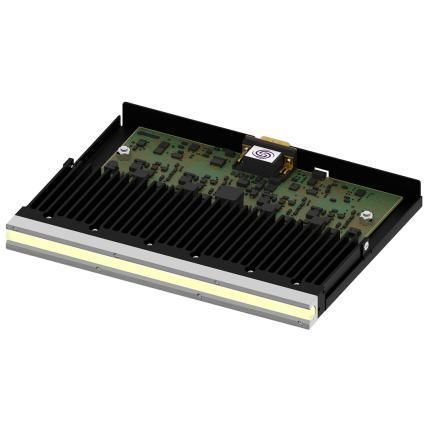

Système de polymérisation à chauffage par convection FireEdge™ FE100

par UVà LED UVpour revêtement

Présentation Le FireEdge™ FE100 est un système de polymérisation UV LED refroidi par air utilisant la convection naturelle pour la gestion thermique. Sa conception extrêmement fine comprend une option de fenêtre émissive de 8 mm de diamètre et des longueurs de fenêtre compactes, permettant un contrôle précis de la finition dans des process à espace limité tels que le pinning en impression jet d'encre numérique et le durcissement de bord d'écrans plats. Le refroidissement ambiant évite l'utilisation d'un système de refroidissement forcé ou d'un chiller externe. L'allumage/extinction instantané et le contrôle complet de l'intensité garantissent des résultats reproductibles en production.

Caractéristiques clés

• Irradiance de pointe : 2 W/cm² à 385, 395, 405 nm ; 1 W/cm² à 365 nm
• Technologie brevetée WhisperCure pour une émission acoustique réduite
• Refroidissement par convection naturelle (ambiante) — pas de chiller ni d'air forcé externe requis
• Format très fin avec option de fenêtre émissive 8 mm de diamètre
• Tailles de fenêtre émissive disponibles : 80×10, 120×10, 180×10, 240×10 mm
• Contrôle analogique avec allumage/extinction instantané et réglage complet de l'intensité

Applications

• Impression jet d'encre numérique (pinning et durcissement complet)
• Durcissement d'adhésifs en assemblage
• Durcissement de couches et finition de surface

Spécifications (tableau)
Longueurs d'onde : 365 nm (irradiance de pointe 1 W/cm²) ; 385, 395, 405 nm (irradiance de pointe 2 W/cm²)
Irradiance de pointe : 2 W/cm² (385/395/405 nm) ; 1 W/cm² (365 nm)
Tailles de fenêtre émissive (mm) : 80×10 ; 120×10 ; 180×10 ; 240×10 (option 8 mm de diamètre pour durcissement en bord)
Alimentation 48 Vdc (Max) : 80×10 = 34 W / 0,7 A ; 120×10 = 50 W / 1,1 A ; 180×10 = 75 W / 1,6 A ; 240×10 = 100 W / 2,1 A

Caractéristiques / spécifications techniques

• Modèle : FireEdge™ FE100
• Marque : Phoseon
• Refroidissement : Air-cooled par convection naturelle (refroidissement ambiant ; pas de système forcé ou de chiller requis)
• Contrôle : Allumage/extinction instantané ; contrôle d'intensité complet ; interface analogique
• WhisperCure : Technologie brevetée pour un fonctionnement à moindre bruit
• Longueurs d'onde disponibles : 365 nm ; 385 nm ; 395 nm ; 405 nm
• Irradiance de pointe : 2 W/cm² (385/395/405 nm) ; 1 W/cm² (365 nm)
• Fenêtre émissive : Option 8 mm de diamètre pour durcissement en bord ; longueurs disponibles : 80×10, 120×10, 180×10, 240×10 mm
• Alimentation 48 Vdc (Max) par fenêtre : 80×10 = 34 W / 0,7 A ; 120×10 = 50 W / 1,1 A ; 180×10 = 75 W / 1,6 A ; 240×10 = 100 W / 2,1 A
• Format : Très fin, adapté aux applications industrielles à espace limité
