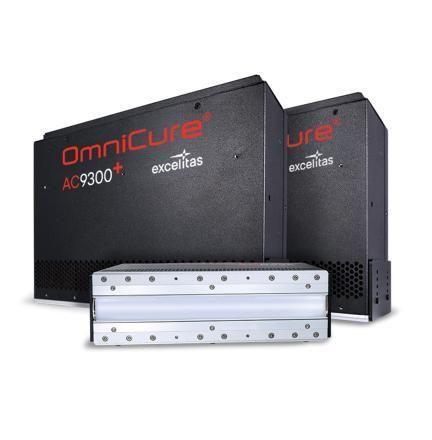

Système de polymérisation à LED UV OmniCure® AC9⁺

en ligneindustrielrefroidi par air

Présentation
OmniCure AC9⁺ est un système de durcissement UV LED à refroidissement par air, conçu pour fournir jusqu'à 14 W/cm² d'irradiance crête avec une uniformité longitudinale élevée sur des largeurs optiques de 150 mm à 300 mm. Disponible en longueurs d'onde crête 365 nm, 385 nm, 395 nm et 405 nm. Les modèles standard disposent d'optiques de focalisation pour des distances de travail plus longues ; les versions P intègrent des optiques améliorées et une fenêtre avant amovible optimisée pour les courtes distances de travail en applications d'impression. La commande des modules LED OmniCure permet d'optimiser activement l'uniformité pour des résultats de durcissement reproductibles.

Fonctionnalités clés
Plusieurs têtes AC9⁺ peuvent être assemblées pour obtenir des longueurs de durcissement étendues tout en maintenant l'uniformité optique entre les modules (±5%). Le design évolutif permet d'augmenter le débit et de s'intégrer facilement aux lignes de production sans extraction d'air, ventilation ou refroidissement supplémentaires. Les contrôles PLC intégrés assurent la gestion de l'intensité et les alarmes système pour l'automatisation.

Caractéristiques

• Irradiance crête jusqu'à 14 W/cm² pour un durcissement rapide des encres, adhésifs et revêtements
• Optiques frontales de focalisation pour une forte irradiance crête à distance de travail accrue
• Optiques améliorées et fenêtre amovible sur les versions P pour optimiser la dose à courte distance et faciliter la maintenance en environnement d'impression
• Commande individuelle des modules LED pour une uniformité longitudinale supérieure sur toute la zone de durcissement
• Évolutif : plusieurs têtes peuvent être assemblées tout en conservant une uniformité de ±5% entre têtes
• Longueurs d'onde disponibles : 365 nm, 385 nm, 395 nm, 405 nm pour correspondre aux formulations
• Conception compacte refroidie par air s'intégrant sans ventilation ou refroidissement externes
• Modules LED à haute efficacité réduisant la consommation énergétique par rapport aux lampes à arc
• Filtres VOC haute efficacité pour un fonctionnement fiable en environnements à qualité d'air difficile
• Durée de vie estimée des LED > 40 000 heures pour réduire les coûts d'exploitation par rapport aux solutions à arc

Spécifications
FEATURE : SPECIFICATION
Estimated LED Life : > 40,000 hours
Variable Intensity Range : 20 – 100 %
Longitudinal Uniformity : Better than ±5 %
Operating Voltage : 48 V DC ±2 V
Cooling : Air
Automation : Integrated PLC controls for UV intensity and system alarms
LED Warranty : 2 years or 10,000 service hours (whichever comes first)

MODEL | OPTICAL SIZE (mm) | MAX. POWER CONSUMPTION (W) | OPERATING CURRENT (A) | PEAK WAVELENGTH (nm) | MAX. OPTICAL POWER (W) | PEAK IRRADIANCE (W/Cm²) | WEIGHT (kg)
AC9150+, AC9150P+ | 150 x 30 | 1,603 | 33 | 365 / 385, 395, 405 | 280 / 350 | 11 / 14 | 2.0
AC9225+, AC9225P+ | 225 x 30 | 2,400 | 50 | 365 / 385, 395, 405 | 420 / 525 | 11 / 14 | 2.5
AC9300+, AC9300P+ | 300 x 30 | 3,203 | 67 | 365 / 385, 395, 405 | 560 / 700 | 11 / 14 | 3.7

Documentation

• Brochure - OmniCure AC9⁺ LED UV Curing System
• Guide de démarrage rapide - OmniCure AC9⁺ LED UV Curing System
• Manuel d'utilisation - OmniCure AC9⁺ LED UV Curing System
• Détails de la garantie - OmniCure UV Curing Products
• OM App-Note : Applications sur fibres optiques et câbles électriques
