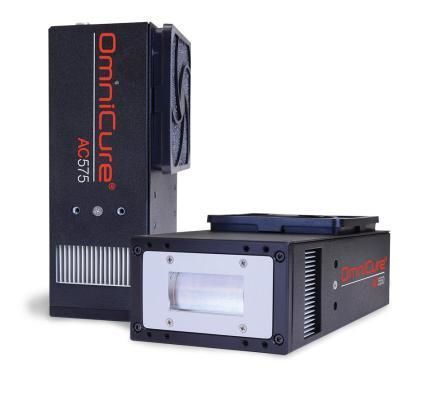

Système de polymérisation par UV OmniCure® AC5 series

à LED UVpour revêtementà jet d'encre

Présentation
La série OmniCure® AC5 regroupe des systèmes UV LED refroidis par air conçus pour le durcissement sur petites surfaces. Grâce à une optique frontale avancée, ces systèmes haute puissance délivrent une irradiance de crête de 14 W/cm2 pour un durcissement rapide et homogène. La série comprend les modèles AC550, AC550P, AC575 et AC575P; les versions P disposent d'optiques optimisées pour doser sur de courtes distances de travail et d'une fenêtre amovible facilitant le nettoyage pour les applications d'impression.

Technologie et fonctionnement
La série AC5 utilise un procédé breveté permettant d'adresser individuellement la sortie de chaque module LED UV afin d'assurer une uniformité exceptionnelle sur l'ensemble de la zone de durcissement et des résultats cohérents. En adaptant la puissance selon les besoins du procédé, la gamme AC5 s'applique à un large éventail d'applications industrielles aux exigences process variées.

Caractéristiques

• Irradiance maximale de 14 W/cm2 : Permet un durcissement rapide des adhésifs, revêtements et encres
• Disponible en versions impression standard @ 395 nm : Adapté aux besoins des industries du collage, des revêtements conformes et de l'impression
• Optiques personnalisées : Flexibilité accrue avec une forte irradiance de crête disponible à des distances de travail supérieures. Les versions Print (P) possèdent des optiques renforcées pour optimiser la dose à courtes distances et incluent une fenêtre amovible pour un nettoyage facile
• Procédé breveté d'adressage des modules LED individuels : Durcissement homogène grâce à une excellente uniformité sur toute la surface LED
• Conception refroidie par air : Intégration possible sans ventilation supplémentaire, extraction d'ozone ou refroidisseur
• Port I/O pour commande à distance : Possibilité d'automatisation pour accroître la productivité
• Modules LED à haute efficacité : Consommation réduite par rapport aux systèmes à lampe à arc
• Dimensions compactes : Intégration facile dans tout poste de travail
• Durée de vie typique de 20 000 heures : Coûts d'exploitation réduits comparés aux solutions à lampe à arc
• Sortie spectrale étroite des LED : Durcissement à température plus basse qu'avec lampe à arc, augmentant les rendements des pièces

Caractéristiques techniques / Spécifications

• Série / Modèle : OmniCure® AC5 Series (AC550, AC550P, AC575, AC575P)
• Longueurs d'onde LED (pic) : 395 nm ± 5 nm
• Zone optique active : AC550 / AC550P = 50 x 25 mm; AC575 / AC575P = 75 x 25 mm
• Irradiance pic typique (W/cm2) à 395 nm (à 100 % d'intensité) : 1 mm = 14; 5 mm = 12.6; 10 mm = 10.6; 15 mm = 9.0; 20 mm = 7.7; 25 mm = 6.7
• Puissance optique : AC550 / AC550P = 123 W; AC575 / AC575P = 184 W
• Consommation électrique* : AC550 / AC550P = 330 W; AC575 / AC575P = 480 W
• Uniformité longitudinale* : Meilleure que ± 10 %
• Tension d'alimentation : 48 V DC ± 2 V
• Dimensions (L x l x H) : 110 x 68 x 190 mm
• Poids : 1,1 kg
• Refroidissement : Air (conception refroidie par air)
• Niveau sonore : < 65 dB
• Espérance de vie : > 20 000 heures
• Automatisation : Contrôles PLC intégrés pour l'UV
• Garantie LED : 2 ans ou 10 000 heures de service
• Remarques : *À 100 % d'intensité
