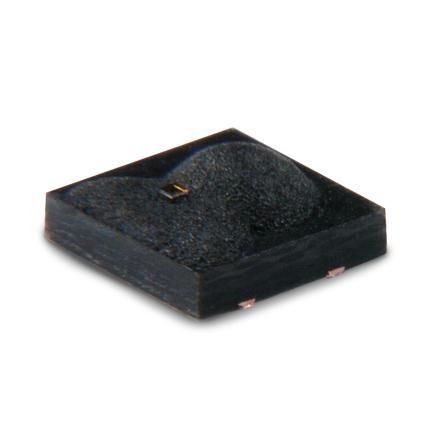

LED rouge SharpDot™

vertepour circuit impriméselon spécification client

Présentation du produit
Les LEDs SharpDot d'Excelitas, basées sur la technologie Resonant Cavity LED (RCLED), génèrent des points et des motifs de réticule nets et bien définis pour les applications Red Dot. Cette famille offre un rendement électrique-optique élevé pour une autonomie prolongée et peut fonctionner à très faibles courants, compatible avec les systèmes de vision nocturne. L'encapsulation noire mate limite les lumières parasites et les réflexions afin d'améliorer le contraste du motif. Plusieurs tailles de points, géométries de réticules et couleurs sont disponibles, en configurations standard ou sur mesure.

Principales caractéristiques

• Technologie RCLED pour motifs ponctuels et réticules précis
• Rendement électrique-optique élevé pour une durée de batterie prolongée
• Tailles des sources ponctuelles (rouge & vert) : 10 μm, 25 μm, 50 μm
• Réticule rouge : point de 13 μm avec anneau extérieur de 440 μm
• Réticule vert : point de 25 μm avec anneau extérieur de 415 μm
• Encapsulation noire mate pour minimiser les réflexions
• Conforme RoHS
• Options disponibles :
  • Tailles de points sur mesure
  • Motifs et géométries de réticule personnalisés
  • Assemblage sur PCB rigide ou flexible

Configurations disponibles

• Rouge 650 nm | Source ponctuelle | 10 μm | 4303-355-000-25
• Rouge 650 nm | Source ponctuelle | 25 μm | 4303-355-000-35
• Rouge 650 nm | Source ponctuelle | 50 μm | 4303-355-000-28
• Vert 525 nm | Source ponctuelle | 10 μm | 4303-355-000-34
• Vert 525 nm | Source ponctuelle | 25 μm | 4303-355-000-30
• Vert 525 nm | Source ponctuelle | 50 μm | 4303-355-000-33
• Rouge 650 nm | Réticule | point 13 μm et anneau extérieur 440 μm | 4303-355-000-31
• Vert 525 nm | Réticule | point 25 μm et anneau extérieur 415 μm | 4303-355-000-32

Caractéristiques techniques & applications

• Technologie : Resonant Cavity LED (RCLED)
• Longueurs d'onde : Rouge 650 nm, Vert 525 nm
• Tailles des sources ponctuelles : 10 μm, 25 μm, 50 μm (rouge & vert)
• Options de réticule : Rouge — point 13 μm avec anneau extérieur 440 μm ; Vert — point 25 μm avec anneau extérieur 415 μm
• Encapsulation : noire mate pour réduire les réflexions
• Conformité : RoHS
• Personnalisation : tailles de points, géométries de réticules, assemblage sur PCB rigide ou flexible
• Applications typiques : lunettes à point rouge, systèmes de visée compatibles vision nocturne, dispositifs alimentés par batterie à faible courant et applications de pointage de précision
