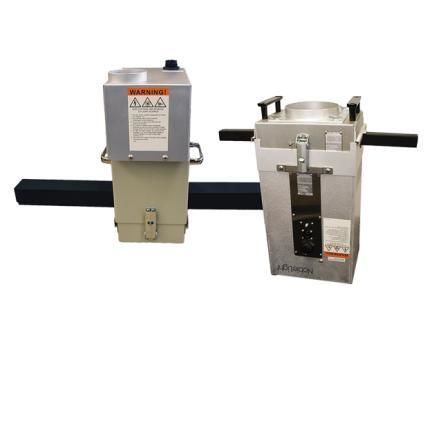

Système de polymérisation par UV DRC series

à micro-ondesrefroidi par airpour revêtement

Vue d'ensemble
La série DRC de Fusion UV est composée de systèmes de polymérisation UV à alimentation micro-ondes utilisés pour durcir encres et revêtements sur fils, câbles et autres produits linéaires. Les modèles C6 et C10 conviennent particulièrement au marquage jet d'encre haute vitesse et aux opérations de gaine de câble. Un écran lumineux spécifique crée une zone d'exposition UV concentrée autour du câble ou du fil pour un durcissement homogène.

Fonctionnement
Les écrans lumineux C6 et C10 se fixent sur des irradiateurs UV à micro-ondes de 6 ou 10 pouces (modules lampe modulaires) pour fournir une solution de durcissement compacte et à haute efficacité. Chaque écran intègre un réflecteur secondaire demi-elliptique qui, avec le réflecteur de l'irradiateur, forme une ellipse complète avec l'ampoule UV à un foyer. Le fil ou le câble traverse une extension carrée du bouclier et passe dans la zone UV concentrée. Le design modulaire des lampes et les alimentations adaptées assurent une sortie stable et de haute intensité pour la production en ligne.

Sécurité
Les lampes contiennent du mercure. Manipuler et éliminer conformément aux réglementations locales, nationales et fédérales applicables.

Spécifications clés (résumé)

• Ampoule sans électrodes disponible en plusieurs spectres
• Modules lampe : 6 pouces (C6) ou 10 pouces (C10) avec niveaux de puissance sélectionnables
• Alimentation adaptée au module lampe choisi
• Écran lumineux avec boîtier réflecteur elliptique secondaire et extensions d'écran (C6 pour 6 pouces, C10 pour 10 pouces)

Caractéristiques

• Fournit l'énergie UV autour de toute la circonférence des fils de petit diamètre et une couverture partielle sur les grandes surfaces de câble côté lampe
• Écran lumineux à corps fendu pour un accès facile au niveau du fil pour maintenance et câblage
• Ventilateurs combinés lampe et extraction assurant un refroidissement push-pull pour limiter les émanations dans la zone de travail
• Conception d'ampoule sans électrodes pour une sortie stable sur de longues périodes de production

Documentation

• Brochure systèmes de durcissement C6/C10 pour fils et câbles (brochure produit)

Applications

• Marquage et revêtement de fils
• Marquage et revêtement de gaines de câble
• Tiges de renfort pour fibres optiques

Détails supplémentaires
La série DRC est modulaire et conçue pour l'intégration OEM ou la modernisation de postes de durcissement existants. L'écran à corps fendu s'ouvre au niveau du fil pour un réglage, une maintenance ou un enfilage rapide sans retirer tout le boîtier. Tous les modèles sont refroidis par air et utilisent une ventilation push-pull pour contrôler la température et les fumées.

Caractéristiques techniques

• Ampoule sans électrodes disponible en différents spectres
• Module lampe : 6 pouces (C6) ou 10 pouces (C10) avec niveaux de puissance sélectionnables
• Alimentation adaptée au module lampe choisi
• Écran lumineux avec boîtier réflecteur elliptique secondaire et extensions d'écran
• C6-1 / C10-1 : extension d'écran carrée 1 pouce (25,4 mm), longueur 6 pouces (152,4 mm) (pour petits diamètres de fil)
• C6-2 / C10-2 : extension d'écran carrée 2 pouces (50,8 mm), longueur 12 pouces (304,8 mm) (pour types de câbles plus grands)
• Réflecteur secondaire demi-elliptique et réflecteur de l'irradiateur formant une ellipse complète avec l'ampoule UV à un foyer pour une exposition concentrée
• Construction à corps fendu permettant l'utilisation en toute position et un accès facile au niveau du fil
• Refroidissement par air avec ventilateur lampe et ventilateur d'extraction pour ventilation push-pull
• Conçu pour fournir une exposition UV à 360° autour de substrats linéaires de petit diamètre et une couverture partielle sur les grandes surfaces de câble
• Conception modulaire pour intégration en ligne et équipement OEM
• Ampoule sans électrodes pour sortie stable et d'intensité élevée sur de longues séries de production
