Transformateur d'impulsion

secpour lampehaute tension

Aperçu du produit

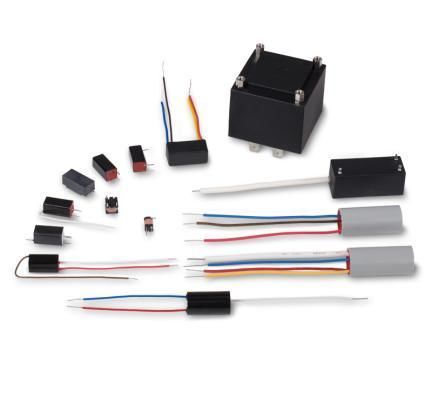

Le déclenchement est le processus qui crée l'ionisation initiale à l'intérieur d'une lampe flash au xénon en générant une impulsion haute tension qui initie la décharge. La plupart des systèmes utilisent une bobine de déclenchement (transformateur de déclenchement) pour produire des impulsions HV courtes (typiquement de l'ordre des microsecondes ou moins). Excelitas propose une gamme de bobines de déclenchement en plusieurs tailles et configurations pour le déclenchement externe et en série, avec des variantes compatibles SMD.

Détails
Deux approches principales de déclenchement sont utilisées : l'injection en série (series injection) et le déclenchement externe avec bobines dédiées.

Le déclenchement externe applique une impulsion haute tension pour former un fin streamer ionisé entre l'anode et la cathode. Le couplage peut se faire par un fil fin en nickel enroulé autour de la lampe ou par une bande métallique sur l'enveloppe. Les bobines de déclenchement externes sont généralement plus petites, plus légères et plus économiques pour de nombreuses applications.

Le déclenchement en série offre une précision temporelle supérieure et est couramment utilisé avec des lampes de laser refroidies par liquide. Les bobines pour déclenchement en série sont plus volumineuses car elles doivent générer l'allumage HV et supporter des courants de lampe de plusieurs milliers d'ampères.

Spécifications (tableau)
Part Type | Triggering Type | Sec. Voltage Max / kV Unloaded | Prim. Voltage Max / V Unloaded | Trigger Energy Max / mWs | Trigger Power max / W | Transformer Ratio | Prim. Inductance µH | Trigger Capacitor CZ / µF | Width mm | Height mm | Length mm
ZS 0609-4V0A | Parallel | 5 | 250 | 2 | 0.2 | 1:43 | 2 | 0.022-0.068 | 5 | 5 | 8
ZS 1090-MZ1 | Parallel | 7 | 330 | 3 | 0.2 | 1:23 | 9 | 0.022-0.068 | 8 | 8 | 9
ZS 1052 | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-1* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-11* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-12* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052 AC* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052 AC-2B* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1031* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-11* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-15* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-7A* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1032 | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 17 | 17 | 43
ZS 261816 | Parallel | 15 | 250 | 10 | 0.5 | 1:65 | 39 | 0.1-0.22 | 18 | 16 | 26
ZS 1324-20V | Parallel | 24 | 400 | 20 | 0.8 | 1:50 | 50 | 0.1-0.33 | 13 | – | 24
ZS 1324-24V | Parallel | 24 | 400 | 20 | 0.8 | 1:54 | 35 | 0.1-0.33 | 13 | – | 24
ZS 1324-16V-4 | Parallel | 20 | 400 | 20 | 0.8 | 1:29 | 35 | 0.1-0.33 | 13 | – | 24
ZS 1624 | Parallel | 17 | 600 | 15 | 0.6 | 1:30 | 53 | 0.01-0.47 | 11 | 11 | 24
ZS 1052 S HT | Parallel / SMD | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 9 | 8 | 18
STS 36 | Series | 25 | 600 | – | – | 1:44 | 33 | 0.47-1 | 35 | 46 | 53

* Disponible aussi en matériaux haute température.

Caractéristiques techniques

• Fonction : génère l'ionisation initiale dans les lampes flash au xénon via des impulsions HV courtes.
• Types de déclenchement : déclenchement externe et déclenchement en série (series injection).
• Déclenchement externe : impulsion HV couplée via fil fin en nickel ou bande métallique ; adapté aux conceptions compactes et économiques.
• Déclenchement en série : précision temporelle supérieure et capacité à supporter des courants de lampe très élevés ; utilisé avec lampes laser refroidies par liquide.
• Familles disponibles : variantes de la série ZS, STS 36 et versions compatibles SMD.
• Paramètres électriques clés par référence : tension secondaire (kV), tension primaire (V), énergie de déclenchement (mWs), puissance de déclenchement (W), rapport de transformation, inductance primaire (µH), plage recommandée de condensateur de déclenchement (CZ / µF).
• Dimensions fournies par référence : largeur, hauteur, longueur en mm.
• Variantes en matériaux haute température indiquées lorsque applicable.
