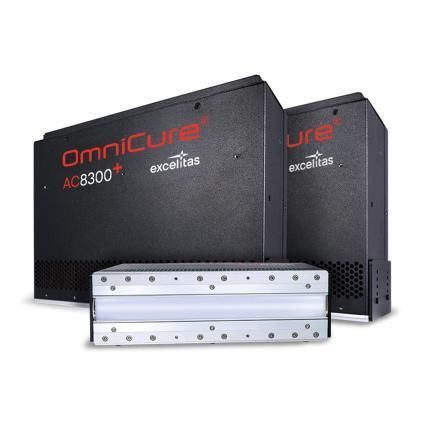

Système de polymérisation par UV OmniCure AC8⁺

à LED UVrefroidi par airà jet d'encre

Présentation
Les systèmes de polymérisation UV LED OmniCure® AC8⁺ sont refroidis par air et délivrent jusqu'à 10 W/cm² d'irradiance de crête avec une excellente uniformité longitudinale sur de larges zones de polymérisation. Longueurs d'onde disponibles : 365 nm, 385 nm, 395 nm et 405 nm. Les modèles standard utilisent des optiques de focalisation pour des distances de travail plus longues ; les versions « P » sont optimisées pour des doses UV élevées à courte distance de travail, adaptées aux applications d'impression.

Extensibilité et intégration
Plusieurs têtes LED peuvent être assemblées pour augmenter la surface de polymérisation tout en maintenant l'uniformité optique entre les têtes. Le design compact refroidi par air avec dissipateur thermique amélioré s'intègre aux lignes de production et postes de travail sans ventilation supplémentaire, extraction d'ozone ou refroidisseurs externes.

Fonctionnalités

• Jusqu'à 10 W/cm² d'irradiance de crête pour le polymérisation rapide d'encres, adhésifs et revêtements
• Optiques frontales optimisées pour une forte irradiance de crête et une uniformité à différentes distances de travail
• Contrôle individuel des modules LED garantissant une uniformité supérieure sur toute la zone de polymérisation
• Configuration évolutive : plusieurs têtes maintiennent une uniformité de ±5 % entre elles
• Choix de longueurs d'onde : 365 nm, 385 nm, 395 nm, 405 nm selon l'application
• Système compact refroidi par air ; pas de ventilation, extraction d'ozone ou refroidisseurs requis
• Modules LED efficaces réduisant la consommation par rapport aux lampes à arc
• Conception pour usage industriel ; filtres à air haute efficacité pour COV adaptés aux environnements difficiles
• Durée de vie LED estimée > 40 000 heures, réduisant les coûts d'exploitation par rapport aux solutions à arc
• Fenêtre extérieure remplaçable et optiques améliorées pour les versions « P » optimisées impression
• Sortie à bande étroite réduisant la charge thermique et améliorant les rendements par rapport aux lampes à arc

Spécifications générales (tableau)
CARACTÉRISTIQUE | SPÉCIFICATION
Durée de vie estimée LED | > 40 000 heures
Plage d'intensité variable | 20 – 100 %
Uniformité longitudinale | Meilleure que ±5 %
Tension de fonctionnement | 48 V DC ± 2 V
Refroidissement | Air
Automatisation | Contrôles PLC intégrés pour l'intensité UV et les alarmes système
Garantie LED | 2 ans ou 10 000 heures de service (selon la première éventualité)

Performances par modèle (tableau)
MODÈLE | TAILLE OPTIQUE (mm) | CONSOMMATION MAX. (W) | COURANT DE FONCTIONNEMENT (A) | LONGUEUR D'ONDE (nm) | PUISSANCE OPTIQUE MAX. (W) | IRRADIANCE PIC (W/cm²) | POIDS (kg)
AC8150+, AC8150P+ | 150 x 30 | 1 128 | 23 | 365 / 385 / 395 / 405 | 280 / 350 | 8 / 10 | 2.0
AC8225+, AC8225P+ | 225 x 30 | 1 694 | 34 | 365 / 385 / 395 / 405 | 420 / 525 | 8 / 10 | 2.5
AC8300+, AC8300P+ | 300 x 30 | 2 256 | 45 | 365 / 385 / 395 / 405 | 560 / 700 | 8 / 10 | 3.7

Caractéristiques techniques

• Irradiance de crête jusqu'à 10 W/cm² avec forte uniformité longitudinale
• Options de longueur d'onde : 365 nm, 385 nm, 395 nm, 405 nm
• Extensible en joignant plusieurs têtes tout en maintenant ±5 % d'uniformité entre têtes
• Système refroidi par air ; pas de refroidisseurs ou d'extraction d'ozone externes requis
• Tension de fonctionnement : 48 V DC ± 2 V
• Contrôle d'intensité variable : 20–100 %
• Durée de vie LED estimée : > 40 000 heures
• Garantie LED : 2 ans ou 10 000 heures de service
• Modèles disponibles : AC8150+, AC8150P+, AC8225+, AC8225P+, AC8300+, AC8300P+
