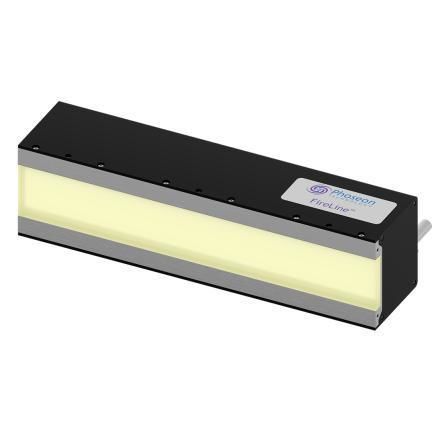

Système de polymérisation à LED UV FireLine™ FL440

par UVindustrielpour revêtement

Présentation
Le Phoseon FireLine FL440 est un système de polymérisation UV LED à surface refroidi par eau, conçu pour fournir une énergie UV élevée pour des applications de durcissement en un seul passage exigeantes. Avec un boîtier classé IP66 et une architecture modulable, le FL440 s'adapte aux différentes largeurs de production et assure une uniformité optique constante.

Détails clés
La fenêtre d'émission de 40 mm augmente le temps d'exposition et la dose UV pour permettre un durcissement complet en un seul passage. Les longueurs modulaires prennent en charge des largeurs d'impression personnalisées. L'option Modbus TCP permet l'échange de données haute vitesse et la surveillance à distance.

Caractéristiques

• Système de polymérisation UV LED refroidi par eau
• Boîtier conforme IP66
• Fenêtre d'émission 40 mm pour une exposition prolongée et une dose accrue
• Modulable en longueurs personnalisées pour correspondre aux exigences d'impression
• Haute uniformité optique pour un durcissement homogène
• Option protocole Modbus TCP pour intégration et accès à distance
• Irradiance crête jusqu'à 16 W/cm² à 385 / 395 / 405 nm ; 12 W/cm² à 365 nm

Documentation (disponible)

• Fiche technique Phoseon FireLine FL440
• Manuel d'utilisation Phoseon FireLine FL440
• Note technique : protocoles de communication Modbus TCP

Applications

• Impression (durcissement UV en un seul passage)
• Revêtements
• Adhésifs

Caractéristiques / Spécifications techniques

• Longueurs d'onde : 365 nm ; 385, 395, 405 nm
• Irradiance crête : 12 W/cm² (365 nm) ; 16 W/cm² (385/395/405 nm)
• Fenêtre d'émission (mm) : 125x40, 150x40, 225x40, 250x40, 300x40
• Puissance DC entrante (Max) : 1392 W / 35 A ; 1670 W / 42 A ; 2504 W / 63 A ; 2743 W / 69 A ; 3340 W / 84 A (jeu de configurations 1) et 1600 W / 33 A ; 1920 W / 40 A ; 2880 W / 60 A ; 3200 W / 67 A ; 3840 W / 80 A (jeu de configurations 2)
• Capacité du refroidisseur : 1312 W ; 1575 W ; 2362 W ; 2625 W ; 3150 W
• Débit du refroidisseur : 4 LPM ; 6 LPM ; 6 LPM ; 8 LPM ; 8 LPM
• Chute de pression typique : 0.04 Bar (0.5 psi) ; 0.09 Bar (1.2 psi) ; 0.11 Bar (1.5 psi) ; 0.18 Bar (2.5 psi) ; 0.19 Bar (2.75 psi)
• Options de connecteur d'alimentation DC : 3W3, 5W5, 7W7 (varie selon la configuration)
