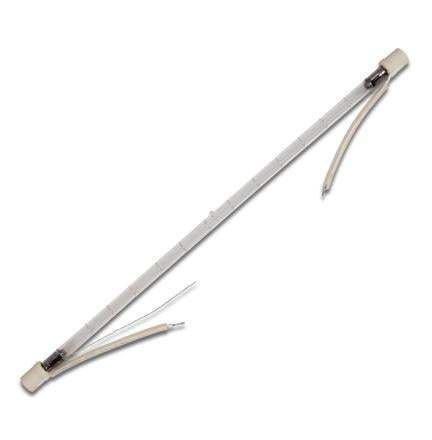

Ampoule tubulaire SG304

à UV

Présentation
Excelitas conçoit et fabrique des flashlampes industrielles pour des applications OEM et de production exigeantes. Disponibles avec des enveloppes en quartz ou en verre borosilicate et plusieurs technologies d'électrodes, ces lampes linéaires couvrent une gamme de puissances, tensions et fréquences adaptées aux besoins applicatifs. Excelitas apporte un support développement, des essais et des conseils d'intégration pour optimiser les performances et la durée de vie des lampes.

Applications

• Désinfection UV
• Séchage / polymérisation UV
• Imagerie
• Contrôle du trafic
• Thermographie
• Stroboscopie
• Pompage de lasers

Spécifications (résumé)
Colonnes : Type ; Forme ; Puissance ; Tension anode (min/nom/max) V ; e ; Longueur corps verre (mm) ; Longueur totale (mm) ; Ø enveloppe (mm) ; Distance broches (mm) ; Ø bague (mm) ; Fréquence / répétition (Hz) ; Durée de vie (h) ; Matériau de l'enveloppe ; Bobine de déclenchement ; Condensateur de déclenchement (µF) ; Tension primaire de déclenchement (V).

Modèles

• SG304 — linéaire ; Puissance : 100 W ; Tension anode : 400 / 600 / 660 V ; e : 100 ; Longueur corps verre : 130 mm ; Longueur totale : 160 mm ; Ø enveloppe : 8 mm ; Fréquence : 5–100 Hz ; Durée de vie : 250 h ; Matériau : Q1* ; Bobine de déclenchement : ZS 1052 ; Condensateur de déclenchement : 0.22 µF ; Tension primaire : 250 V.
• SG305 — linéaire ; Puissance : 25 W ; Tension anode : 400 / 550 / 600 V ; e : 40 ; Longueur corps verre : 69 mm ; Longueur totale : 103 mm ; Ø enveloppe : 8 mm ; Fréquence : 5–300 Hz ; Durée de vie : 250 h ; Matériau : Q2* ; Bobine de déclenchement : ZS 1052 ; Condensateur de déclenchement : 0.22 µF ; Tension primaire : 200 V.
• EG 9902-1 — linéaire ; Puissance : 1500 W ; Tension anode : 350 / 480 / 500 V ; e : 312 ; Longueur totale : 392 mm ; Ø enveloppe : 10 mm ; Fréquence : 2–14 Hz ; Durée de vie : 500 h ; Matériau : Q2* ; Bobine de déclenchement : ZS 1052 ; Condensateur de déclenchement : 0.22 µF ; Tension primaire : 250 V.
• GG 9902-1 — linéaire ; Puissance : 3000 W ; Tension anode : 600 / 750 / 800 V ; e : 615 ; Longueur totale : 695 mm ; Ø enveloppe : 10 mm ; Fréquence : 2–14 Hz ; Durée de vie : 500 h ; Matériau : Q2* ; Bobine de déclenchement : ZS 1052 ; Condensateur de déclenchement : 0.22 µF ; Tension primaire : 251 V.

Remarques
* Types de verre : Borosilicate B1 (standard) — traitement automatique ; Borosilicate B2 — tolère environ 30 % de puissance en plus que B1 mais nécessite un traitement manuel ; Quartz Q1 — transparent aux UV ; Quartz Q2 — génération d'ozone réduite.

Caractéristiques techniques

• SG304 — Forme : linéaire ; Puissance : 100 W ; Tension anode : 400 / 600 / 660 V ; e : 100 ; Longueur corps verre : 130 mm ; Longueur totale : 160 mm ; Diamètre enveloppe : 8 mm ; Fréquence : 5–100 Hz ; Durée de vie : 250 h ; Matériau enveloppe : Q1* ; Bobine de déclenchement : ZS 1052 ; Condensateur : 0.22 µF ; Tension primaire : 250 V.
• SG305 — Forme : linéaire ; Puissance : 25 W ; Tension anode : 400 / 550 / 600 V ; e : 40 ; Longueur corps verre : 69 mm ; Longueur totale : 103 mm ; Diamètre enveloppe : 8 mm ; Fréquence : 5–300 Hz ; Durée de vie : 250 h ; Matériau enveloppe : Q2* ; Bobine de déclenchement : ZS 1052 ; Condensateur : 0.22 µF ; Tension primaire : 200 V.
• EG 9902-1 — Forme : linéaire ; Puissance : 1500 W ; Tension anode : 350 / 480 / 500 V ; e : 312 ; Longueur totale : 392 mm ; Diamètre enveloppe : 10 mm ; Fréquence : 2–14 Hz ; Durée de vie : 500 h ; Matériau enveloppe : Q2* ; Bobine de déclenchement : ZS 1052 ; Condensateur : 0.22 µF ; Tension primaire : 250 V.
• GG 9902-1 — Forme : linéaire ; Puissance : 3000 W ; Tension anode : 600 / 750 / 800 V ; e : 615 ; Longueur totale : 695 mm ; Diamètre enveloppe : 10 mm ; Fréquence : 2–14 Hz ; Durée de vie : 500 h ; Matériau enveloppe : Q2* ; Bobine de déclenchement : ZS 1052 ; Condensateur : 0.22 µF ; Tension primaire : 251 V.
