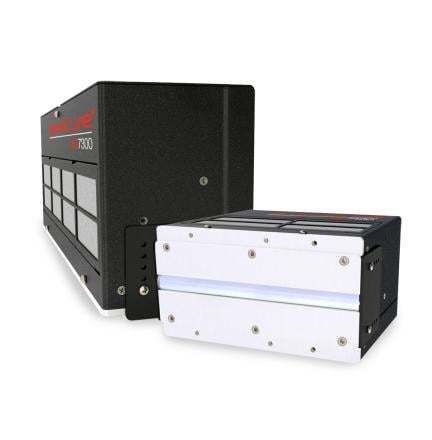

Système de polymérisation à LED UV OmniCure AC7 series®

pour revêtementsur tablerefroidi par air

Aperçu du produit
La série OmniCure® AC7 est composée de systèmes de polymérisation UV LED refroidis par air, conçus pour le durcissement sur grandes surfaces et à grande vitesse. Équipés de LEDs haute puissance et d'optiques frontales personnalisées, les modèles AC7150 et AC7300 délivrent des irradiances de crête supérieures à 5 W/cm2 et assurent une uniformité longitudinale constante sur des largeurs de durcissement nominales de 150 mm (6") à 300 mm (12"). Le refroidissement par air facilite l'intégration en ligne et sur poste de travail.

Applications
Les systèmes peuvent être juxtaposés en toute combinaison AC7150/AC7300 pour étendre la zone de traitement sans compromettre les performances optiques. Adapté aux applications d'adhésifs et de revêtements : écrans, dalles tactiles, films fins et fibres, en production inline ou en laboratoire.

Caractéristiques

• Irradiance de crête supérieure à 5 W/cm2 pour des temps de durcissement réduits
• Optiques frontales personnalisées pour des pics d'irradiance à plus grande distance de travail
• Têtes juxtaposables avec uniformité entre unités meilleure que ±10% à une distance de travail ≥ 20 mm
• Disponibles en 365 nm ±5 nm et 395 nm ±5 nm pour compatibilité avec divers adhésifs/revêtements
• Refroidissement par air : pas de chillers externes, d'extraction d'ozone ou de ventilation supplémentaire requis
• Port I/O et contrôles PLC intégrés pour pilotage à distance et automatisation
• Modules LED à haut rendement et durée de vie typique supérieure à 20 000 heures
• Format compact et niveau sonore réduit (moins de 65 dBA en charge adaptative)
• Puissance optique et consommation par modèle : AC7150 optique 40 W / 80 W, consommation 330 W ; AC7300 optique 80 W / 160 W, consommation 650 W

Spécifications techniques (sélection)

• Modèles : AC7150 | AC7300
• Longueurs d'onde LED : 365 nm ± 5 nm ; 395 nm ± 5 nm
• Zone optique active : AC7150 — 152 x 15 mm ; AC7300 — 305 x 15 mm
• Exemples d'irradiance (W/cm2) : distance de travail 1 mm — 2,8 / 5,2 (365 / 395 nm) ; 20 mm — 2,1 / 3,6 ; 50 mm — 1,0 / 2,0
• Puissance optique (100 %) : AC7150 — 40 W / 80 W ; AC7300 — 80 W / 160 W
• Consommation (100 %) : AC7150 — 330 W ; AC7300 — 650 W
• Uniformité longitudinale : ±10 % ; uniformité entre têtes juxtaposées : meilleure que ±10 % à ≥ 20 mm WD
• Tension de fonctionnement : 48 V DC ± 2 V
• Dimensions (L x l x H) : AC7150 — 152 x 100 x 148 mm ; AC7300 — 305 x 100 x 148 mm
• Masse : AC7150 — 1,8 kg ; AC7300 — 3,2 kg
• Refroidissement : par air
• Niveau sonore : moins de 65 dBA (charge adaptative)
• Durée de vie : plus de 20 000 heures
• Automatisation : commandes PLC intégrées pour intensité UV et alarmes
• Garantie : 1 an ; 10 000 heures de service pour le moteur lumineux
