Diode laser pulsée PVGR2S06H

à état solideproche infrarougeà diode

Présentation

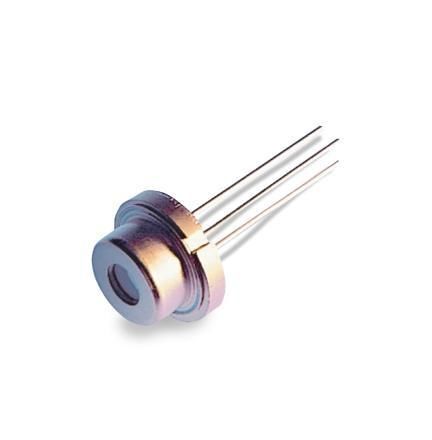

Le PVGR2S06H est une diode laser pulsée en boîtier métallique conçue pour une opération à 1550 nm. Elle intègre une puce mono-cavité à double empilement avec une largeur de stripe de 150 µm et est proposée dans plusieurs options de boîtier, notamment un boîtier 9 mm CD en configuration 6 mils PLD. La puissance mesurée typique est de 24 W à 20 A avec une impulsion de 150 ns.

Technologie et notes d'application
Les appareils de cette famille sont des diodes à double hétérostructure avec puits quantiques, cultivées par MOCVD et centrées à 1550 nm. Les puissances crêtes standard de la famille comprennent 7 W, 14 W et 58 W. La longueur d'onde 1550 nm permet des niveaux d'émission autorisés plus élevés pour une meilleure sécurité oculaire, rendant possible une exploitation en classe 1 à des puissances de crête élevées selon les conditions d'utilisation.

Principales caractéristiques

• Longueur d'onde centrale 1550 nm
• Boîtier métallique pour diode laser pulsée
• Puce mono-cavité à double empilement
• Largeur de stripe : 150 µm
• Performance testée : 24 W @ 20 A (impulsion 150 ns)
• Options empilées pour augmenter la puissance de sortie
• Structure à puits quantiques en double hétérostructure cultivée par MOCVD
• Capacité de puissance d'impulsion crête élevée : jusqu'à 50 W

Caractéristiques / Spécifications techniques

• Modèle : PVGR2S06H
• Longueur d'onde (centre) : 1550 nm
• Architecture de la puce : mono-cavité, double empilement
• Largeur de stripe : 150 µm
• Boîtier : boîtier métallique (exemple : boîtier 9 mm CD)
• Spécification PLD : 6 mils PLD
• Sortie testée typique : 24 W à 20 A (impulsion 150 ns)
• Puissance d'impulsion crête : jusqu'à 50 W
• Croissance/structure : double hétérostructure MOCVD avec puits quantiques
• Puissances crêtes standard de la famille : 7 W, 14 W, 58 W
• Conçu pour permettre des niveaux d'émission autorisés plus élevés à 1550 nm pour une meilleure conformité sécurité oculaire (potentiel de fonctionnement en classe 1)
