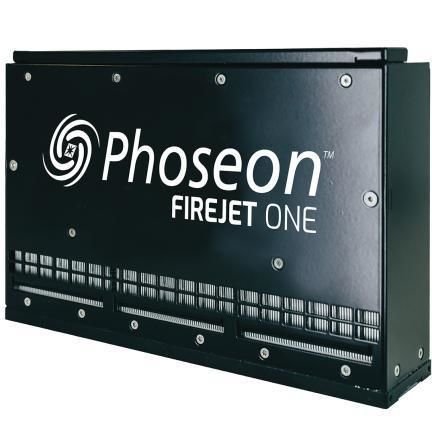

Système de polymérisation par UV FireJet™ ONE

à LED UVpour revêtementà jet d'encre

Vue d'ensemble Le Phoseon FireJet ONE est un système de polymérisation UV LED grand format de 20 W/cm² pour le séchage d'encres, de revêtements et d'adhésifs lorsque une irradiance élevée dans un format compact est requise. Modules disponibles avec une fenêtre émissive de 75×20 mm à 375×20 mm et extensibles en alignant plusieurs unités côte à côte et en les chaînant.

Intégration et commande Optiques spécifiques assurant une uniformité de surface constante. L'unité autonome est facile à intégrer mécaniquement et propose des entrées/sorties PLC pour commuter l'alimentation et contrôler l'intensité, ainsi que des interfaces numériques pour la supervision avancée. Modbus TCP disponible pour l'échange de données haute vitesse et l'accès à distance.

Caractéristiques

• Irradiance de crête : 20 W/cm² à 385, 395, 405 nm
• Irradiance de crête : 12 W/cm² à 365 nm

Documentation (disponible)

• Phoseon FireJet ONE Datasheet
• Phoseon FireJet ONE User Manual
• Modbus TCP Communication Protocols Technical Note
• TargetCure Technology Brochure
• WhisperCure Technology Brochure

Applications

• Impression jet d'encre numérique
• Impression sérigraphique
• Impression flexographique
• Revêtements
• Adhésifs

Spécifications techniques

• Longueurs d'onde : 365, 385, 395, 405 nm
• Irradiance de crête : 20 W/cm² (385, 395, 405 nm) ; 12 W/cm² (365 nm)
• Fenêtre émissive (mm) : 75×20, 150×20, 225×20, 300×20, 375×20
• Capacité maximale ventilateur : 50, 100, 150, 200, 250 CFM
• Entrée puissance 48V (max) : 672W (14A), 1344W (28A), 2016W (42A), 2688W (56A), 3360W (70A)
• Puissance UV émise typique : 205W, 412W, 620W, 825W, 1018W
• Type de connecteur DC : 2W2, 2W2, 5W5, 5W5, 8W8
