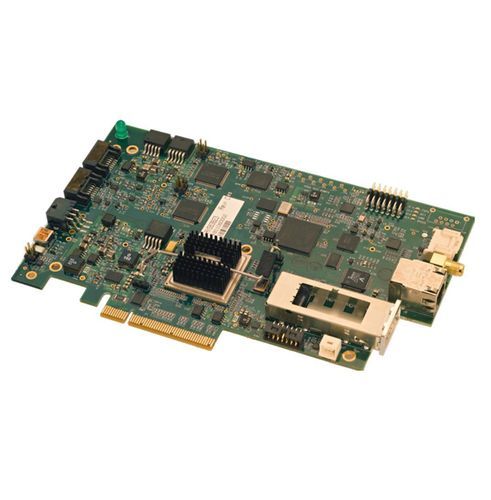

Carte d'acquisition PCIe OCT

PCI Express12 bitsCamera Link

Présentation du produit
La gamme de cartes d'acquisition de données (DAQ) Axsun d'Excelitas est conçue et optimisée spécifiquement pour les systèmes OCT à source balayée alimentés par les lasers balayeurs Axsun. La solution Axsun Integrated Engine intègre le laser balayeur, la génération du k-clock, des photorécepteurs différentiels et l'acquisition de données haute vitesse pour simplifier l'intégration du système et réduire la nécessité d'un numériseur généraliste tiers.

Axsun Integrated Engine
L'Axsun Integrated Engine est disponible en 1060 nm ou 1310 nm et prend en charge des taux A-line de 50 kHz ou 200 kHz. La solution intégrée combine laser balayeur, k-clock, photorécepteurs équilibrés et une carte DAQ haute vitesse pour fournir un moteur d'imagerie SS-OCT compact et prêt à l'emploi.

Interfaces

• Gigabit Ethernet DAQ : simplicité système et portabilité. Prend en charge la synchronisation 2D/3D avec galvanomètres, scanners MEMS ou sondes rotatives sur une large plage de taux d'images. Un FPGA embarqué diffuse des images OCT traitées pour décharger le CPU hôte. L'interface Ethernet et l'intégration étroite avec le laser Axsun, le k-clock et les photorécepteurs équilibrés permettent un déploiement sur des plateformes informatiques mobiles. Compatible avec des convertisseurs d'interface 1GbE–USB 3.0 (basés sur Realtek RTL8153) pour les plateformes hôtes uniquement USB 3.0.
• PCIe DAQ : le même matériel prend en charge les interfaces PCIe et Ethernet (les deux utilisent la même API), permettant l'installation dans un emplacement PCIe d'un PC de bureau et un changement d'interface simple.
• CameraLink DAQ : offre une voie de mise à niveau depuis des systèmes OCT basés sur spectromètre vers les lasers balayeurs Axsun tout en exploitant les cartes d'acquisition CameraLink et les logiciels de capture/traitement existants, utile pour l'ophtalmologie et d'autres marchés nécessitant une plus grande profondeur et pénétration.

Fonctionnalités supplémentaires
Les cartes sont des cartes d'acquisition 900 MS/s 12 bits avec des options d'interface flexibles et un traitement d'image OCT embarqué sur FPGA. Le SDK inclut des outils GUI, une API et des exemples de code pour faciliter le développement. L'intégration simple du scanner est assurée via une entrée Image_sync.

Caractéristiques techniques

• Nombre de canaux : 1 ou 2
• Taux d'échantillonnage : jusqu'à 900 MS/s
• Résolution ADC : 12 bits
• Horloge d'échantillonnage : k-clock direct depuis le laser ou rééchantillonnage sur FPGA embarqué
• FPGA embarqué : traitement d'image OCT
• SDK inclus : outils GUI et API avec exemples de code
• Intégration scanner simple : via l'entrée Image_sync
• Consommation électrique : ≤ 3 A @ 12 VDC
