Carte de communication PCI Express numérique CIFX 50E-CC

avec processeur E/S

Présentation

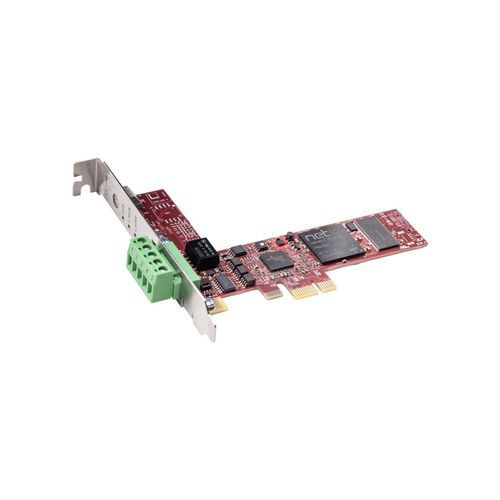

La Hilscher CIFX 50E-CC est une carte de communication PC en PCI Express x1 offrant la fonctionnalité CC-Link Slave. Elle intègre un contrôleur de communication netX 100 et exécute la pile protocolaire de manière autonome sur la carte. Les données de procédé sont échangées avec l'hôte via Dual-Port Memory (DPM) ou Direct Memory Access (DMA). La technologie netX de Hilscher permet d'exécuter différents protocoles temps réel Ethernet sur une même plateforme matérielle par chargement de firmware spécifique, avec des pilotes et outils uniformes pour tous les protocoles et formats de carte.

Points forts

• Prise en charge CC-Link Slave (V2.0 et V1.1)
• Interface utilisateur et pilotes uniformes
• Intégration facilitée grâce à une large gamme de pilotes
• Accès aux données via DPM ou DMA
• Affectation unique du numéro de slot via un commutateur rotatif

Protocoles supportés

• CC-Link Slave (V2.0, V1.1)

Données techniques (extrait)

• Nom du produit: CIFX 50E-CC
• Référence: 1251.740
• Description: Carte PC cifX PCI Express CC-Link Slave
• Fonction: Interface de communication PCI Express et CC-Link
• Contrôleur: netX 100
• Mémoire intégrée: 8 MB SDRAM; 4 MB Flash EPROM série
• Interface système (bus): PCI Express x1 (One Lane)
• Débit: 2 GBit/s
• Accès aux données: DPM ou DMA (à partir de la HW Rev. 3)
• Largeur de données: 32 bits
• Standard de communication: CC-Link
• Interface réseau: RS-485, opto-isolée; connecteur COMBICON 5 broches
• Tension d'isolement: 1000 V DC (test 1 minute)
• Tension d'alimentation: +3,3 V DC ±5 %; courant typique ≈ 800 mA
• Alimentation: via le bus PCI Express
• LED: SYS, L RUN (duo LED), L ERR (duo LED)
• Élément de réglage: commutateur rotatif pour numéro de slot (ID carte)
• Température de fonctionnement: 0 °C à +60 °C (mesurée avec flux d'air 0,5 m/s)
• Température de stockage: -40 °C à +85 °C
• Humidité: 10 % à 95 % HR, sans condensation
• Altitude: 0 m à 2000 m
• Dimensions (L x l x H): 120 x 89,9 x 18,5 mm (à partir HW rev. 3)
• Montage: emplacement PCI Express x1 (3,3 V)
• Conformité: RoHS, CE, UKCA
• Émissions CEM: EN 55011 / EN BS 55011
• Normes d'immunité: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2 (environnements industriels)
• UL: Certifié selon UL 508 (UL-File-Nr. E221530)

Configuration et commande

• Logiciels de configuration: SYCON.net ou netX Configuration Tool
• Affectation du numéro de slot via le commutateur rotatif
• Référence pour commande: 1251.740
