Carte de communication PCI DMA CIFX 90E-DNETF

Présentation du produit
La famille de cartes PC cifX constitue une plate-forme unifiée prenant en charge les systèmes Real-Time Ethernet et Fieldbus pour l'automatisation PC. La pile de protocoles s'exécute de manière autonome sur la carte PC et les données de processus sont échangées avec l'hôte via une mémoire à double port (DPM) ou DMA. Toutes les cartes PC utilisent le même pilote et les mêmes outils, indépendamment du protocole et du format de carte. La technologie Hilscher netX permet d'exécuter plusieurs protocoles Real-Time Ethernet sur un seul matériel ; le protocole est modifié par le chargement d'un firmware différent.

Points forts

• Carte PC DeviceNet universelle (Maître ou Esclave)
• Interface utilisateur uniforme pour tous les protocoles et formats de carte
• Intégration facilitée grâce à un large choix de pilotes
• Accès aux données via mémoire à double port (DPM) ou accès direct à la mémoire (DMA)
• Comprend une interface réseau détachable (15 cm ou 30 cm)
• Plage de température d'utilisation étendue jusqu'à +70 °C

Protocoles pris en charge

• DeviceNet Maître
• DeviceNet Esclave

Données techniques (résumé)
Nom du produit : CIFX 90E-DN\ET\F
Réf. : 1291.514

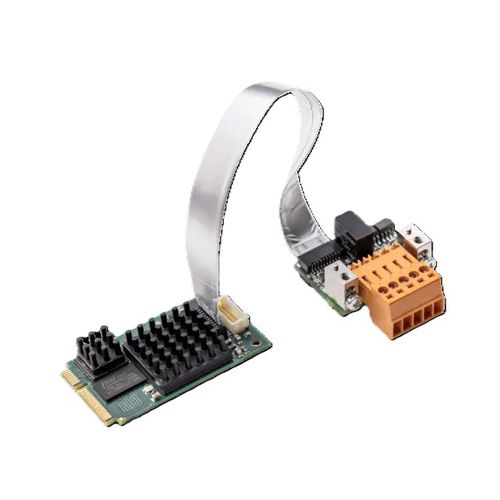

Description succincte : Carte PC cifX Mini PCI Express DeviceNet Maître ou Esclave - avec connecteur câble fieldbus pour interface d'assemblage DeviceNet (AIFX-DN)
Fonction : Interface de communication avec Mini PCI Express et interface DeviceNet
Type de contrôleur de communication : netX 100
Mémoire intégrée : 8 MB SDRAM ; 4 MB Flash EPROM série
Alimentation : +3,3 V CC ±5 % (courant typique 600 mA à 3,3 V)
Connecteur : via bus Mini PCI Express
Interface système : Mini PCI Express, port une voie (X1)
Accès aux données : DPM ou DMA ; Taille mémoire à double port : 64 KB ; Largeur de données : 32 bit ; Fréquence de transmission : 33 MHz
Standard de communication : DeviceNet ; Type d'interface : ISO-11898 conforme à la spécification DeviceNet, isolation optique ; Connecteur : Cable Connector Fieldbus X3 (pour raccordement AIFX-DN)
Indicateurs : LED SYS (LED d'état système)
Conditions ambiantes autorisées : Température de fonctionnement -20 °C ... +70 °C (flux d'air durant mesure : 0,5 m/s) ; Température de stockage -40 °C ... +85 °C ; Humidité 10 % … 95 % RH (sans condensation) ; Altitude 0 m … 2000 m
Dimensions (L x l x H) : 51 mm x 30,2 +/- 0,1 mm x 12,5 mm
Montage/Installation : Connecteur système PCI Express Mini (3,3 V), X1/X2 = une voie
Logiciel de configuration : SYCON.net (maître & esclave) ; netX Configuration Tool (esclave)
Conformité : RoHS : Oui ; CE et UKCA : Oui
EMC / Immunité : Conforme aux EN 55011, EN 61000-4-2/3/4/5/6/8 et EN 61000-6-2 (environnements industriels)
